き裂進展シミュレーションによる蒸気タービン部品の余寿命予測

  • 目的
    数値解析シミュレーションを駆使して、き裂が検出されたケーシングや弁箱等の蒸気タービン部品の余寿命を予測することを目的とした。
  • 方法
    ・タービン部材において仮定した種々の形状、大きさのき裂に対するJ積分およびクリープJ積分を計算する。
    ・高温疲労およびクリープき裂進展試験により材料のき裂進展特性を求める。
    ・両者からタービン部材のき裂進展寿命を予測する。
  • 試験装置・ソフト
    ・FEM解析: ABAQUS
    ・疲労試験装置: 高周波加熱式油圧サーボ疲労試験機
    ・クリープき裂進展試験装置: クリープ試験機
  • 結果
    種々の運転条件およびき裂寸法に対するき裂進展寿命が得られ、これによって部品の余寿命が予測できることが判明した。
  • お客様の成果
    ケーシングや弁箱などの蒸気タービン部品における欠陥寸法と運転条件の関係の把握・検討により、実機における安全性の向上に役立った。
  • イメージ

    ※クリックすると拡大します。

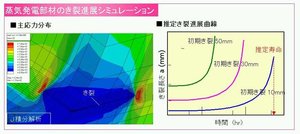

    • 図1 き裂部の応力分布と推定き裂進展寿命
