回転機械の空力解析と構造解析の連成による性能改善支援

  • 目的
    ラジアル蒸気タービンの空力性能の改善ために、回転機械の空力解析と構造解析を利用して、性能改善するための方策を検討した。
  • 方法
    空力解析を用いて、圧力変動の少ないタービン形状を検討し、回転よる応力を構造解析によって予測した。
  • 試験装置・ソフト
    ・実験装置：自社製装置
    ・解析ソフト：CFX/TASCflow、FLUENT、ABAQUS
  • 結果
    タービンの性能改善の手段として、空力解析と構造解析の連成による予測技術が利用できる事が判明した。
  • お客様の成果
    写真に示したような蒸気タービンに適用し、このクラスとしては最高性能を達成した。
  • イメージ

    ※クリックすると拡大します。

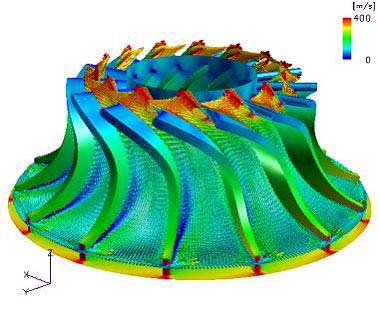

    • 図１）タービン周りの流速ベクトルと圧力分布

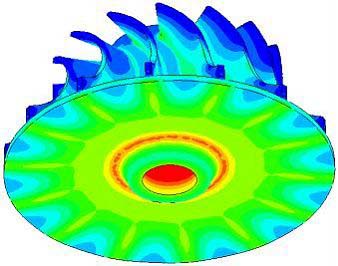

    • 図２）タービン表面のMises応力分布
