高温強度解析

  • 方法
    1.材料の弾塑性構成式、クリープ構成式を求め、有限要素法による弾塑性クリープ応力解析を行い、さらに材料の高温疲労特性、クリープ強度データを用いて機器の寿命を評価する。
    2.材料の弾塑性構成式、クリープ構成式を求め、破壊力学に基づくクリープJ積分、弾塑性J積分解析を行い、さらに材料の疲労き裂進展特性、クリープき裂進展特性を用いて機器のき裂進展寿命評価を行う。
  • 試験装置・ソフト
    ・クリープ試験機
    ・油圧サーボ高温疲労試験機
    ・ABAQUS
  • イメージ

    ※クリックすると拡大します。

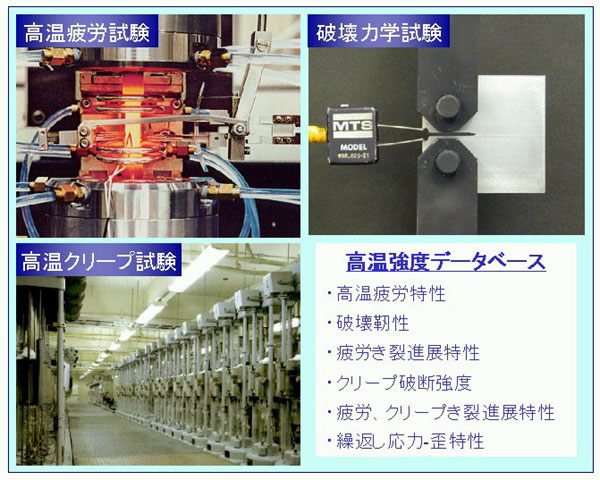

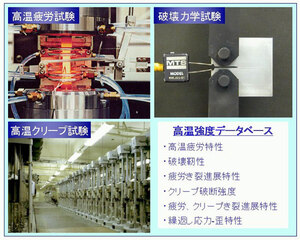

    • 図１）各種高温強度試験技術とデータベース

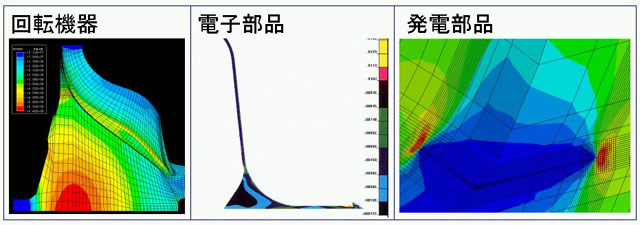

    • 図２）各種機器・部品の高温における非線形応力およびき裂解析
  • 特徴
    材料の高温における疲労やクリープ試験、破壊力学試験などの実験技術だけでなく、弾塑性やクリープ条件下での非線形有限要素法による数値解析技術に加え、さらに豊富な高温強度、破壊力学 に関する知見に基づいて各種高温機器の寿命や安全性を評価する。
  • 実施例
    ・発電部品のクリープ疲労寿命評価
    ・発電部品のクリープき裂進展寿命評価
    ・自動車エンジン部品の熱疲労解析
    ・電子部品の熱疲労設計
    ・燃料電池機器の高温強度設計
  • 関連受託商品
    異材接合体の界面破壊強度評価
    配管溶接部の疲労寿命予測
