超マイクロビッカース硬さ試験機

イメージ
※クリックすると拡大します。

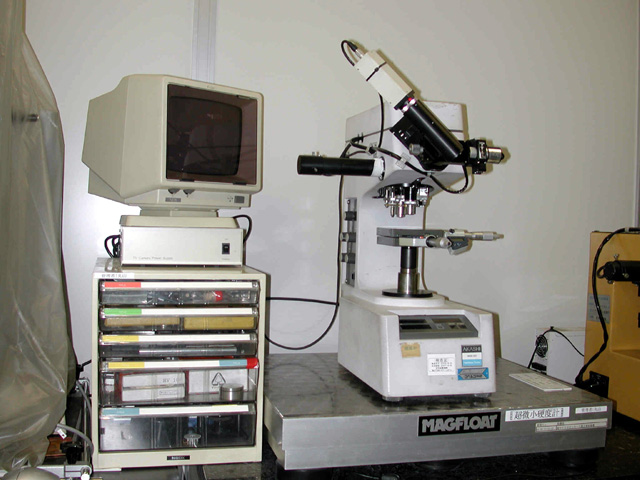

- 図１装置の外観
概要

ビッカース硬さ試験は、四角錐形のダイヤモンド圧子を押し込み、試料表面に生じた四角形のくぼみ（圧痕）の対角線長さから硬さを算出する方法を用いる。本装置は1g以下の低荷重を選択でき、柔らかい金属から焼入れ鋼や超硬合金、セラミックス材料まで広く用いられている。
仕様

・型式：ＡＫＡＳＨＩ製　ＭＶＫ－Ｇ３
・試験荷重：０．２～２，０００ｇｆ
（０．２・０．３・０．５・１・２・３・５・１０・２５・５０・１００・２００・３００・５００・１，０００・２，０００ｇｆ）
・荷重保持時間：５～３０ｓ
・計測顕微鏡倍率：１，０００倍
試料

・試験片寸法：50w×50l×60t（mm)
・対象材：金属材料全般
特徴

・対象物の測定領域が小さいなどの理由で、通常のビッカース硬さ試験機では測定が困難な材料（めっき膜等）の硬さ測定に適している。
実施例

・めっき膜の硬さ測定（鏡面研磨後、断面より測定）
