リングオンディスク摩擦摩耗試験機

イメージ
※クリックすると拡大します。

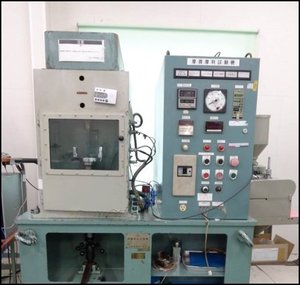

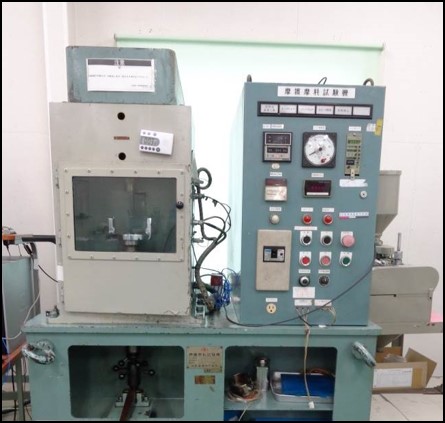

- 装置外観

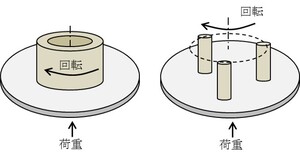

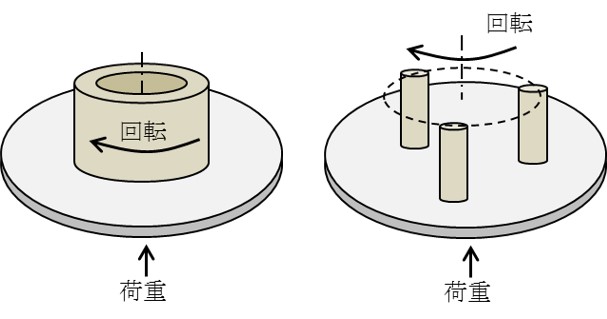

- 試験イメージ図
概要

リングorピン（3ピン式）とディスク試験片の組み合わせによる。リングにディスクを押し付け、リングを回転させることで摩耗試験を行う。
仕様

・型式　　：神鋼造機製
・荷重　　：5～300kgf（重錘式）
・速度　　：0.06～1.8m/s
・回転数　：50～1500rpm
・環境　　：無潤滑、油中
・温度　　：室温～200℃（治具加熱）
・測定項目：摩擦係数、油温
試料

＜定型試験片＞
・リング　：外径φ25.6mm×内径φ20mm×H15mm（回転止め切り欠き付）
・ピン　　：φ5mm×L15mm
・ディスク：φ45mm×t10mm（回転止め穴付）

★ディスクは治具加工をすることで、薄板形状等に変更可能（例：□30mm×t3mm）
特徴

・深型の容器内にディスク試験片を固定するため、特殊な環境を模擬しやすい
・JIS K7218（プラスチックの滑り摩耗試験方法）A法に近い試験が可能
実施例

＜樹脂材の摩耗試験＞
　樹脂ディスク、金属リングで荷重・速度一定の摩耗試験を行い、試験後の樹脂摩耗量を評価する。
　
＜異物中での摩耗試験＞
　実機環境を模擬した異物混入オイルや異物そのものを容器に入れ、その中で摩耗試験を行い、摩擦係数や試験片の摩耗量を評価する。
