溶接熱サイクル試験

方法

・溶接熱サイクルを付与する試験片サイズは32㎜×55㎜×12.5㎜であり熱電対は55ｍｍ高さの中央部のエッジより3ｍｍの部位にφ2ｍｍの深さ2ｍｍの穴をあけて測定する。
・加熱は高周波加熱で行い、均熱体は55ｍｍ長さの中央部の15ｍｍ程度の領域で、シャルピー衝撃試験片の切欠位置が均熱域になるように制御する。
試験装置・ソフト

熱サイクル試験機
イメージ
※クリックすると拡大します。

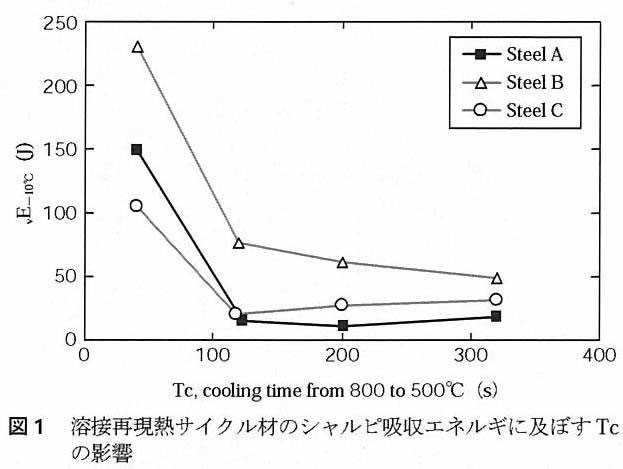

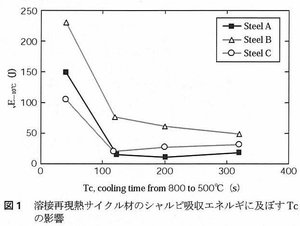

- 図１）溶接再現熱サイクル材のシャルピ吸収エネルギの及ぼすＴｃの影響
特徴

標準サイズ（10ｘ10ｘ55ｍｍ）のシャルピー衝撃試験片が採取可能な試験片に溶接熱サイクルを付与し、各種鋼材の溶接熱影響部の靭性を小型試験片にて評価する。
実施例

・各種鋼材の溶接HAZ部の温度履歴シミュレーションおよびHAZ靭性の調査
