実部品・構造物の落すい衝撃試験

  • 方法
    吊上げられた重すいを切離し装置を用いて自由落下させ，直下の試験体に衝突させ圧壊させる方式である。荷重は試験体直下に設置したロードセルにより測定，ストロークは重すい底面の移動量測定により行なう。
  • 試験装置・ソフト
    落すい衝撃試験装置，メモリハイコーダ，レーザ変位計
  • イメージ

    ※クリックすると拡大します。

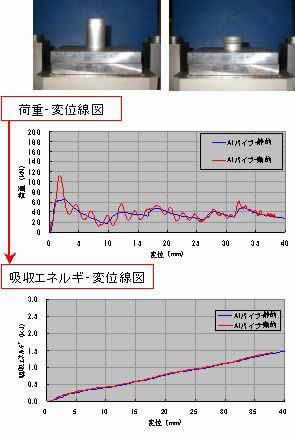

    • 図１）Φ50のアルミパイプの衝撃圧壊試験結果

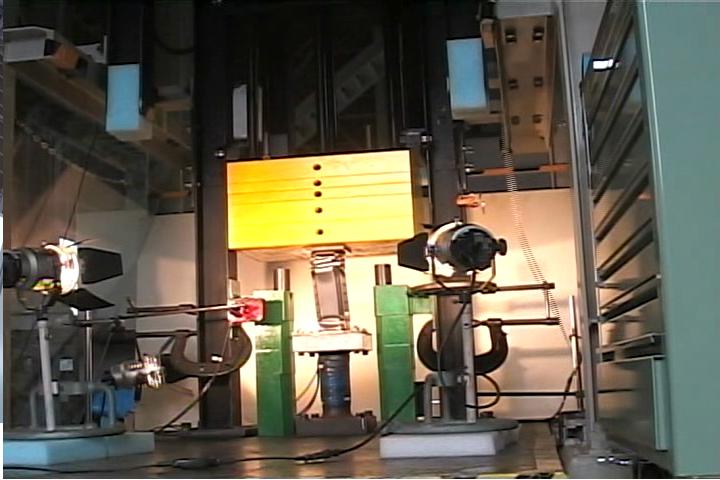

    • 落すい衝撃試験事例（ハット型材の衝撃圧縮試験）
  • 特徴
    落すい試験とは重すいを所定高さより落下させ，試験体に衝撃を与える試験手法である。本試験により、部品や構造物の耐衝撃強度や衝撃吸収エネルギーを評価する。重すい量110kg～490kg，落下高さは最大16.5mまで試験速度は～60km/ｈ相当，ストロークは最大600mmまでの落下試験が可能である。また，負荷様式は種々調整できる。
  • 実施例
    機械部品の衝撃圧壊試験
  • 関連試験装置
    落すい衝撃試験装置
