スモールパンチ試験

  • 方法
    ・φ３×０.２５ｔ（ｍｍ）等の標準試験片にφ1ｍｍの鋼球を押し付け、荷重と変位の関係を求める。
    ・得られた荷重―変位線図を用い、①荷重-変位曲線の面積（SPエネルギー)から延性－脆性遷移温度に関連する値を算出し、②破壊時最大変位から破壊靭性を推定する。
  • 試験装置・ソフト
    試験装置：微小荷重疲労試験機　（荷重容量＝２００Ｎ、試験温度：―６５～２００℃）
  • イメージ

    ※クリックすると拡大します。

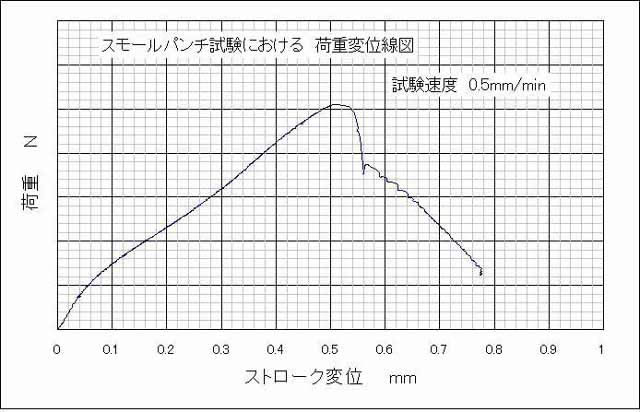

    • 試験結果例

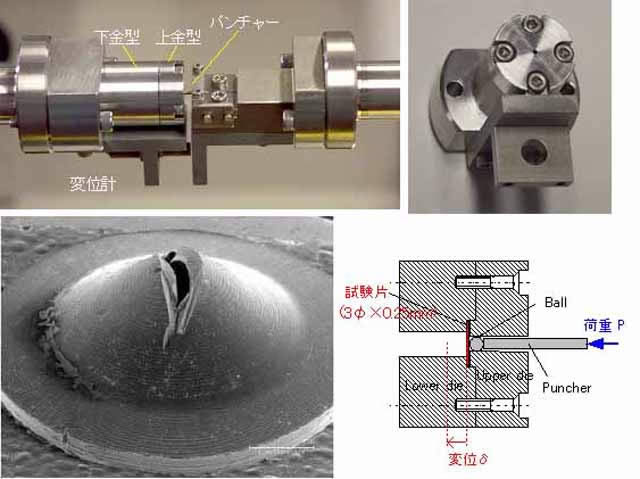

    • ＳＰ試験治具と試験後の試験片
  • 特徴
    極めて微小な小型パンチ（Ｓｍａｌｌ　Ｐｕｎｃｈ＝ＳＰ）試験片を用い、金属材料の破壊じん性に関連する特性例えば、遷移温度、弾塑性破壊じん性等）を得るために用いる。試験片が小さいために、試験片が採取しにくいプラント部材などの靭性劣化、余寿命予測などの評価に役立つ有用な試験方法である。
  • 実施例
    炭素鋼、各種合金鋼、ステンレス鋼、ベリリウム、鋼劣化材、多層材などのスモールパンチ試験
  • 関連試験装置
    ０．２ｋＮ　ＳＭＨ型　疲労試験機
