平面曲げ疲労試験

  • 方法
    種々の動的、静的曲げモーメントを加え、JISに基づく疲れ限界線図およびS-N曲線を作成する。
  • 試験装置・ソフト
    ・ＰＢＦ３０型平面曲げ疲労試験機（東京衡機製） 6台
    ・高温ＰＴＦ型平面曲げ疲労試験機（東京衡機製） 1台
  • イメージ

    ※クリックすると拡大します。

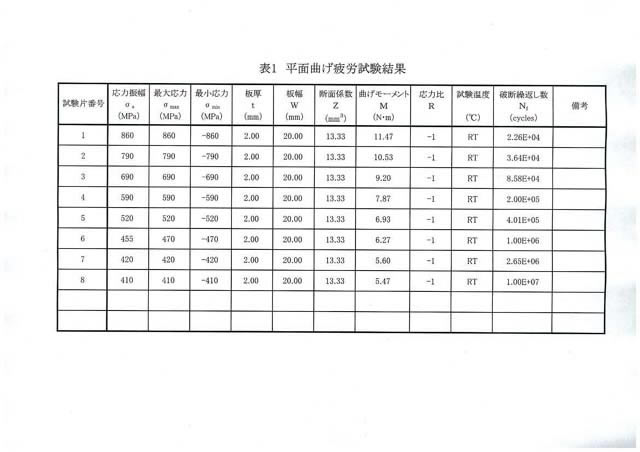

    • 表１　平面曲げ疲労試験結果

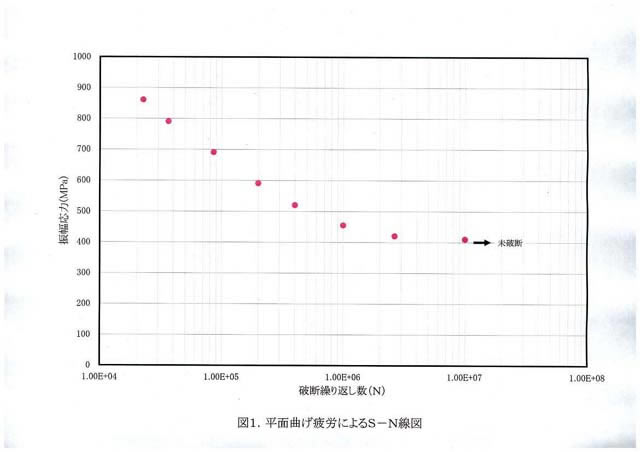

    • 図１　平面曲げ疲労によるS-N線図
  • 特徴
    JIS Z 2275に準拠した試験であり、金属、非鉄、高分子材料に適用でき、材料の疲労限を求める試験である。
  • 実施例
    ・鉄・非鉄金属の片振り、両振りによる疲れ限度試験
