摩擦摩耗試験（ヘイドン）

  • 方法
    移動テーブル上の試料は、移動テーブルを右方向に等速移動させると、移動テーブル上で左側に見かけ上の力で引かれた状態になる。この接触面では、摩擦力が発生し、その値を荷重変換器で測定した後、荷重変換器から電気信号を読み取り、コンピュータで処理し、必要なデータ出力する。
  • 試験装置・ソフト
    新東科学社　表面性測定機　TYPE14DR、TYPE14
  • イメージ

    ※クリックすると拡大します。

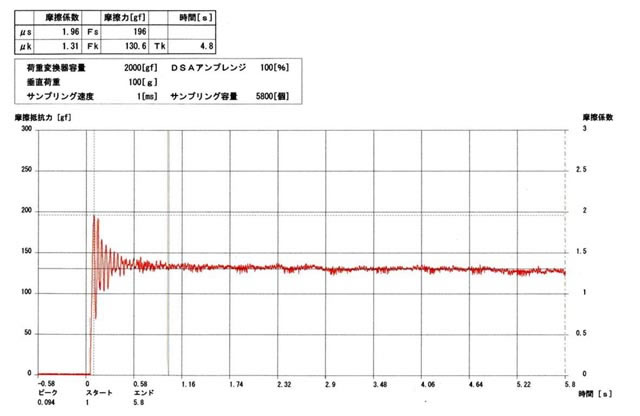

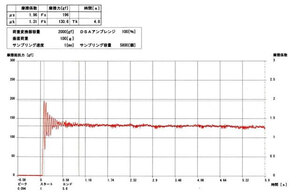

    • (図１）　摩擦係数測定例
  • 特徴
    各種材料を対象として、所定の垂直荷重下で水平の往復運動を繰り返し、摩擦による表面状態、重量変化を測定することにより、摩耗量、塗膜の引掻硬さが求められる。
    また、同荷重下で水平運動時の引張荷重の変化を測定することにより、静・動摩擦係数、薄膜の付着力／剥離抵抗やべた付き抵抗が求められる。
  • 実施例
    〔機械系の寿命〕①エンジンのピストンとシリンダーの摩擦係数測定　②金属部品とめっき、皮膜等の摩擦係数測定
    〔温度環境〕①温湿度環境下での摩擦摩耗試験
    〔材質の選定・性能評価〕①エアーバック材の布と布の摩擦係数測定　②ゴムと部品の摩擦係数測定　③ガラス磨き剤とガラスの摩擦力測定　④液体中（油、溶液、水等）での摩擦係数測定
