小野式回転曲げ疲労試験機

イメージ
※クリックすると拡大します。
- 図１）装置外観

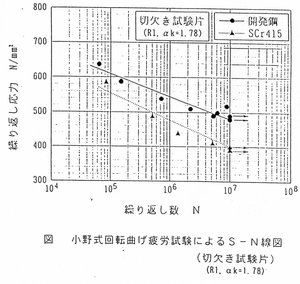

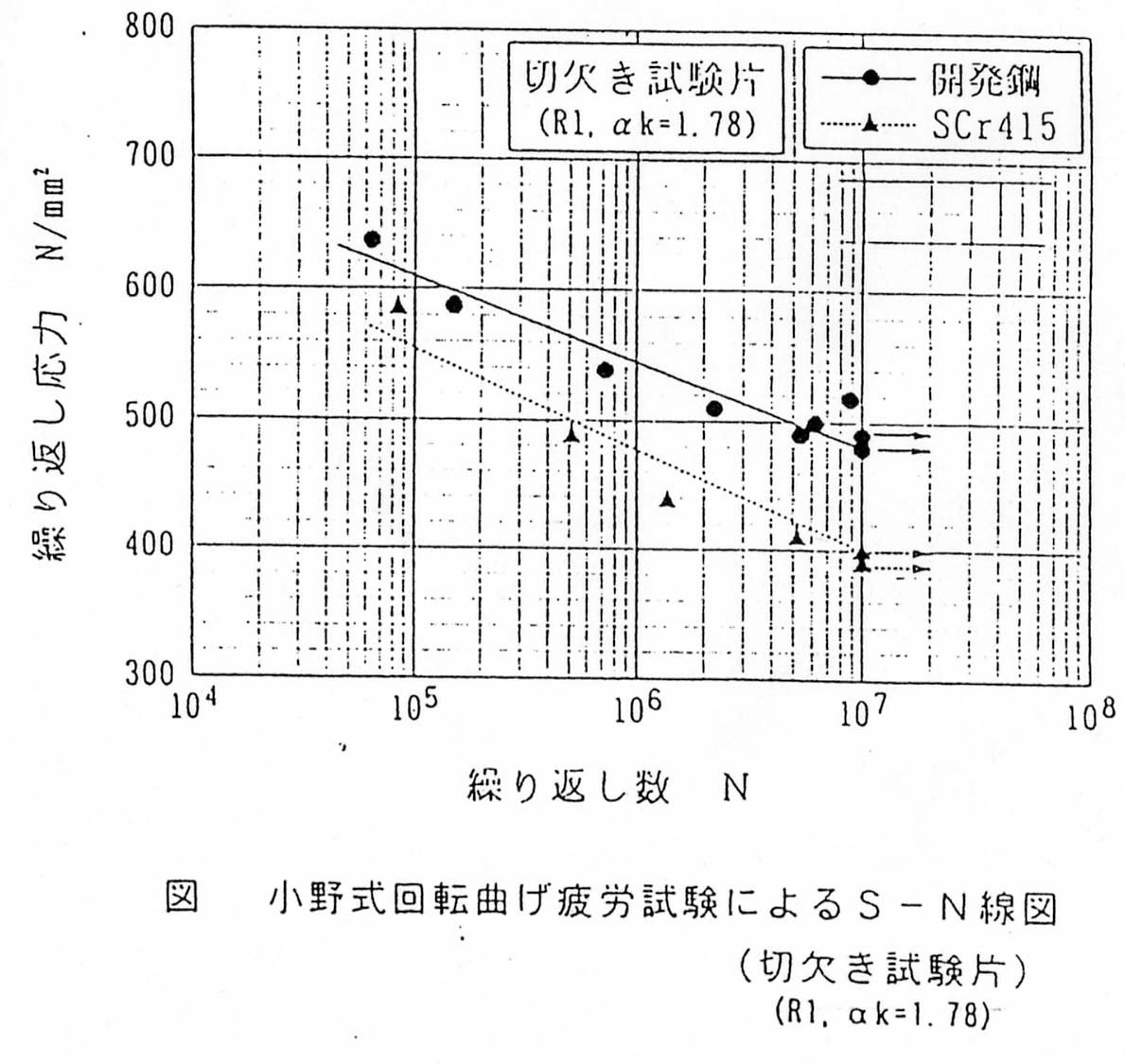

- 図２）適用例
概要

本装置は、構造用鋼などの金属材料を対象として、材料の疲労限を求め、疲労特性の良否を評価できる情報を得ることが可能である。
仕様

・型式　　：　(a)島津製作所製　島津小野式回転曲げ疲れ試験機　５型　　－－６台
　　　　　：　(b)東京試験機製作所製　10kgfm腐食曲げ疲労試験機　　　　－－５台
・最大曲げモーメント：98N-m
・回転速度：　3400～3600rpm 　　但し(b)は50～3000rpm可変
・試験片平行部直径：φ8、10、12㎜
試料

・対象材　：　鋼　、　銅　、　アルミ
・試験片寸法　：　JIS Z 2274　『金属材料の回転曲げ疲れ試験方法』中の１号試験片および２号試験片
特徴

・比較的簡便に材料の疲労限を求めることが出来る。
・材料間の疲労特性の違いを把握する試験機として多用されている。
・疲労試験の雰囲気を塩水などの腐食環境で試験が可能である。
実施例

・銅、アルミ材の回転曲げ疲労試験
・塩水および酸による腐食回転曲げ試験
