熱分析 - DSC (示差走査熱量測定)

イメージ
※クリックすると拡大します。

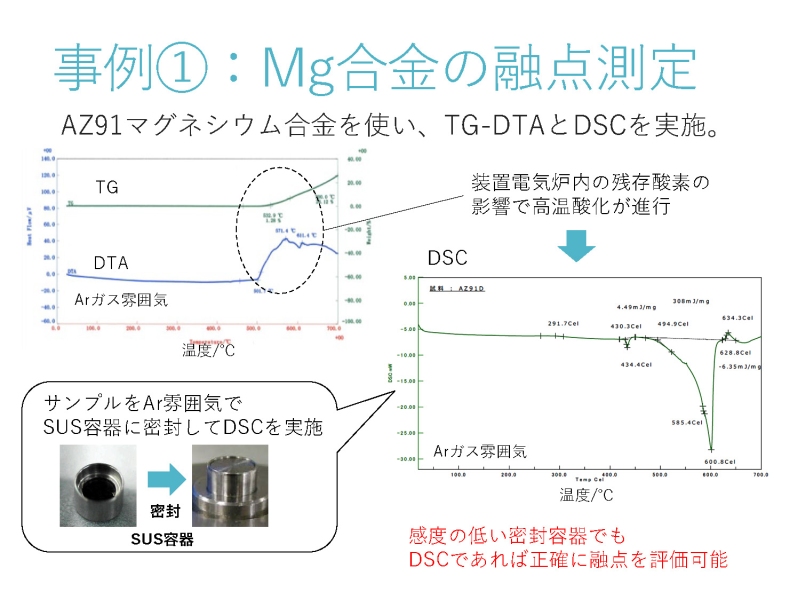

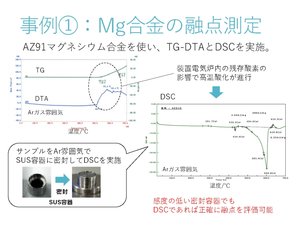

- 事例①：Mg合金の融点測定

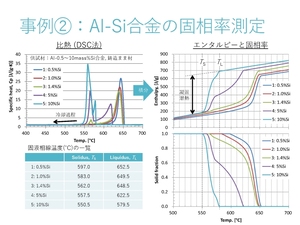

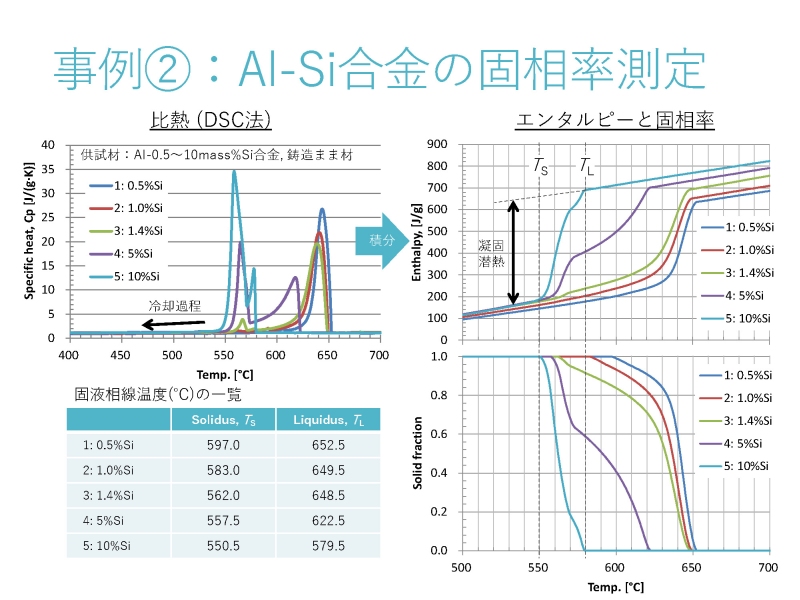

- 事例②：Al-Si合金の固相率測定

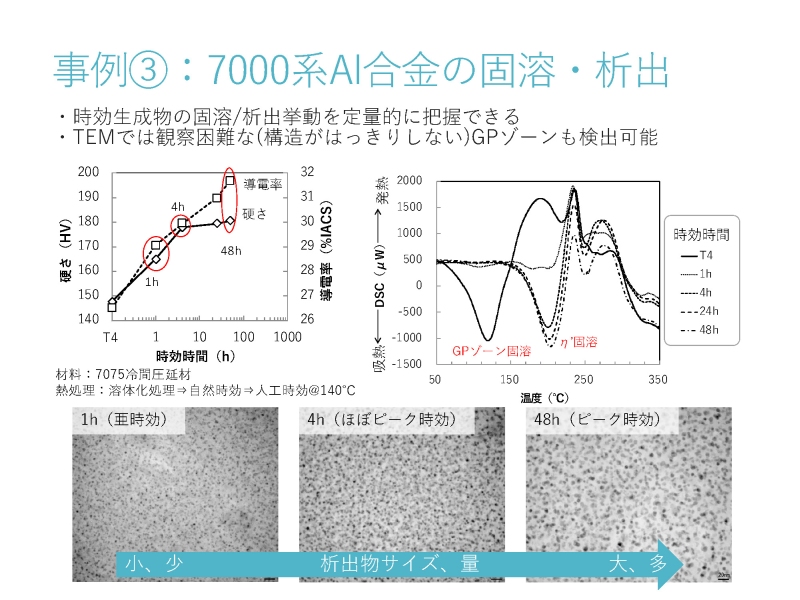

- 事例③：7000系Al合金の固溶・析出
概要

　金属材料：融解、同素変態、析出、固溶
　樹脂材料：結晶化、硬化反応
　電池系材料：熱安定領域の把握、電池反応温度
　磁性材料：キュリー点、部分溶融温度
・DSC法では、上記の反応が起こる温度に加えて、反応に伴う熱量の変化も高感度かつ定量的に計測できます。
・したがって、反応が起こる温度(融点、変態点、結晶化温度、ガラス転移温度など)と反応熱(融解潜熱、凝固潜熱、析出／固溶量)
・熱分析に加え、様々な材料の固体、粉体、液体など広範な材料の比熱も測定可能です。
仕様

・測定温度範囲：DSC -150～600℃, 100～1450℃
　　　　　　　　比熱 20～500℃, 100～1400℃
・昇温速度：1～30℃/min
・測定雰囲気：アルゴン、窒素、大気
・比熱の測定精度：±3%
・推奨試料サイズ：形状不問、標準φ4×t1 mm
