熱線法・熱伝導率測定装置

イメージ
※クリックすると拡大します。

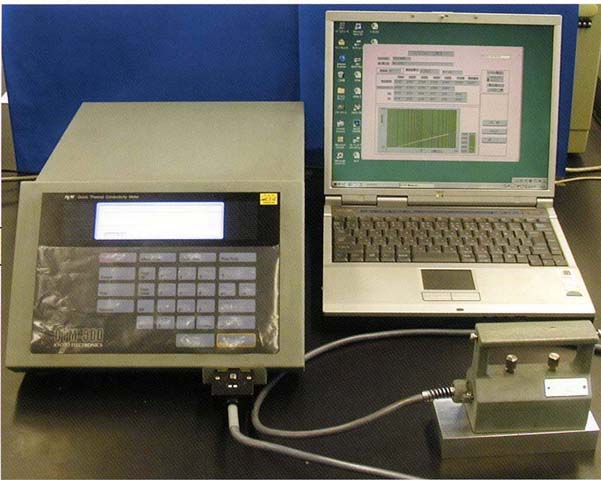

- 図１）装置の外観
概要

試料の中心に細いヒーター線を直線状に張り、ヒーター線に一定電力（熱量）を与えつづけ、ヒーター温度の上昇曲線から熱伝導率をもとめる。
仕様

・ボックス式プローブ　0.02～11.6　Ｗ/ｍＫ
・熱線式プローブ　　　0.06～ 5.0　Ｗ/ｍＫ
・ニードルプローブ　　0.01～ 0.1　Ｗ/ｍＫ
試料

・試料寸法：４０×５０×１００ｍｍ
・断熱材、セラミック、ガラス、レンガ、粉体等
特徴

・多種多様な物質の熱伝導率の測定が可能である。
・短時間で熱伝導率を測定できる。
・試料や測定温度に応じたセンサー・プローブが接続可能である。
・比較測定法の適用により薄物、シート状試料の測定が可能である。
実施例

・耐火物レンガ、粉体試料（密度変化）、ガラスなどの熱伝導率
・紙、フィルムなどの熱伝導率
