熱間加工再現試験装置（加工ﾌｫｰﾏｽﾀｰ）

イメージ
※クリックすると拡大します。

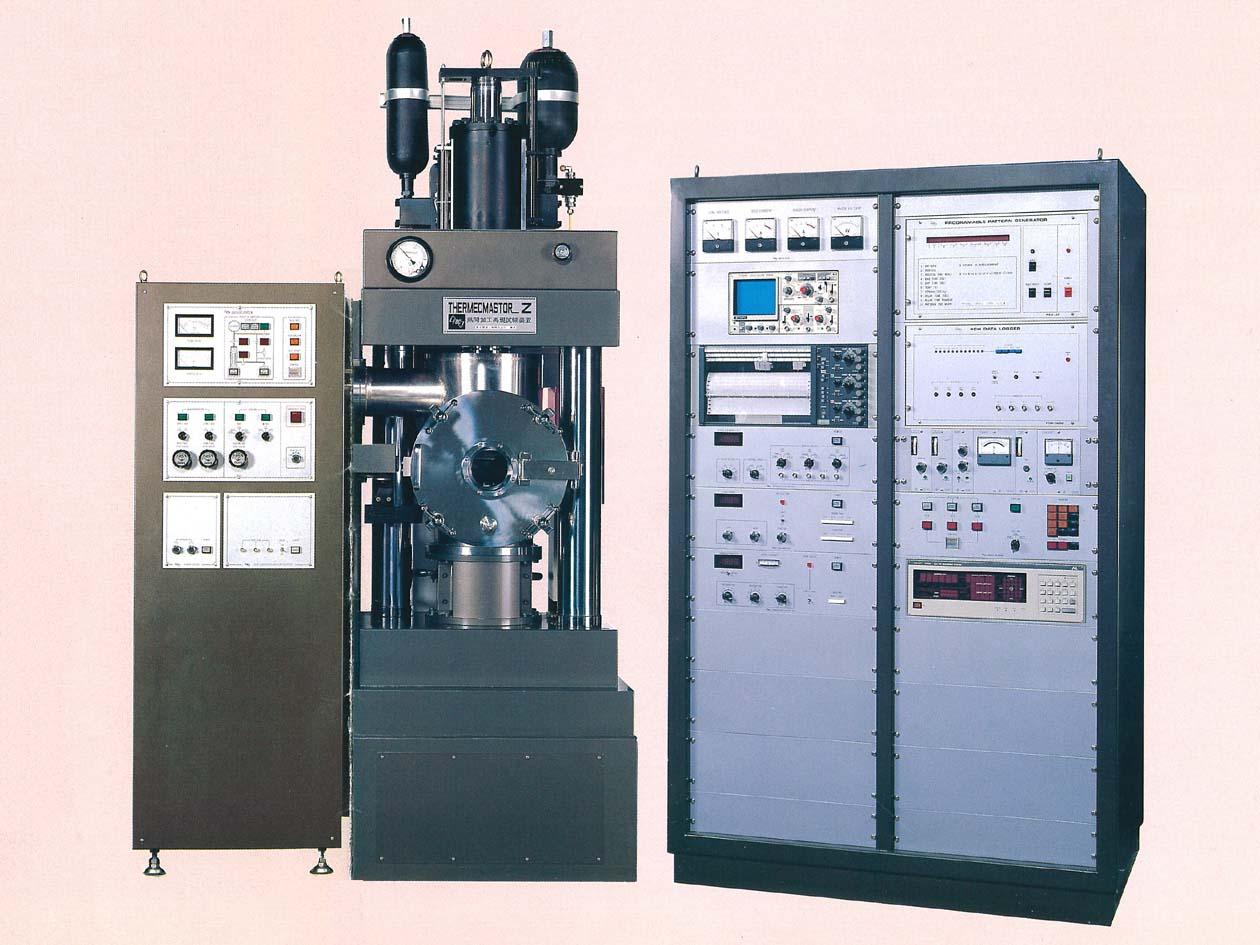

- 図１　装置の外観

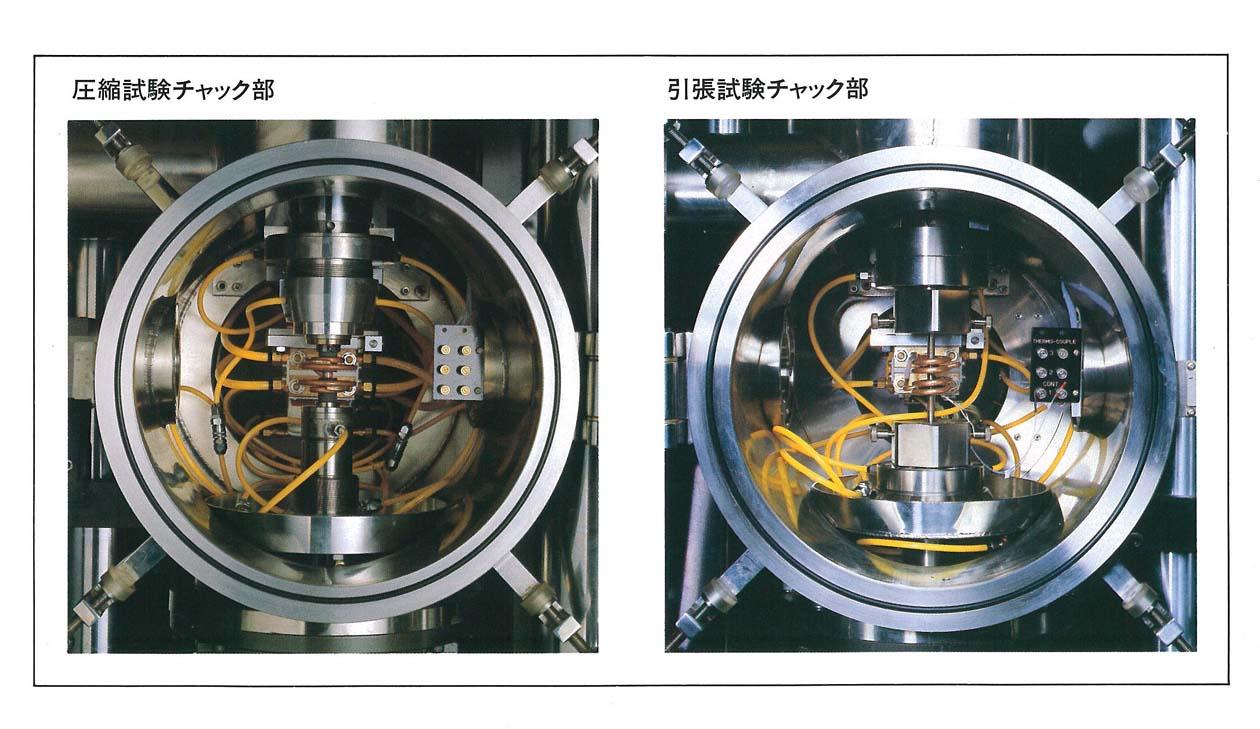

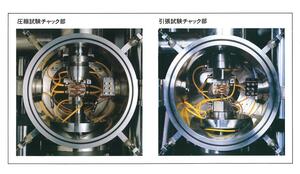

- 図２　試料室
概要

・各種金属材料に、熱間における様々な加工条件－温度・歪を所定の雰囲気中で与え、加工中および加工後に生ずる諸現象－変形抵抗、組織変化等を再現する装置である
仕様

・富士電波工機　THERMECMASTOR-Z
・最大荷重：100ｋN　（Min：100N）
・試験雰囲気：真空（5×10^-2Pa程度）、不活性ガス雰囲気（He,Ar,N2）、大気
・無負荷速度：Max.1000mm/sec、Min.0.001mm/sec
・最大ストローク：100ｍｍ
・最大加熱速度：圧縮試験　40℃/sec、引張試験40℃/sec
・最大冷却速度：40℃/sec（Heｶﾞｽmax）、水冷
・加熱方法：高周波誘導加熱
試料

・試料寸法：圧縮試験…φ8×12㎜L、引張試験片…φ8×140mmL
　　（φ6㎜以下および平板材は加熱不可）
・適用材質：鉄鋼材料、非鉄金属材料
特徴

・広範囲（室温から溶融）におよぶ加熱・冷却の熱履歴を容易に、正確に与えられる。
・高周波加熱のみの加熱となる。
・広範囲（1×10^-3～1×10^3mm/sec）の変形速度が可能である
実施例

・変形時の変形抵抗測定
・熱間加工後、もしくは加工なしにおける変態点測定（C.C.T.曲線図,T.T.T曲線図）
・引張試験による機械的性質測定（引張強さ、突合せ伸び、絞り）※ひずみは採取不可
・半溶融－室温までの熱処理
