可搬型疲労試験機 EHF-JF10・EHF-JF50

イメージ
※クリックすると拡大します。

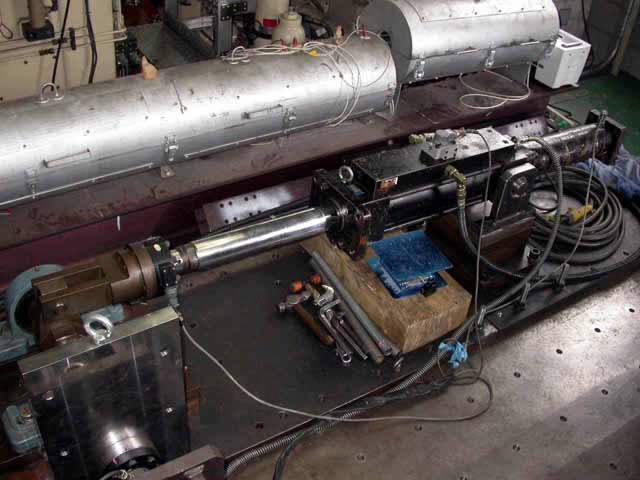

- 試験装置外観
概要

実部品を対象として、静的試験および疲労試験を行う油圧サーボ型の疲労試験機である。
仕様

・型式:EHF-JF10,EHF-JF50,製造:島津製作所㈱
・最大荷重:±10kN、±50kN　
・ストローク:100mm
・試験速度:0.01～30Hz(試験体の変形量により異なる)
試料

・対象材:自動車実部品・エンジンケーシング、ロアーアーム
・実部品野寸法最大1.5×1.7×1.5mのカットボディー、最小　100×100×50mmの小型サンプル
・重量:最大50kgf
特徴

・試験体を固定し、負荷方向を任意に変化させる試験を行うことが可能である。
・実部品の負荷状況を模擬した疲労試験ができるため、合理的な耐久性評価方法である。
実施例

・自動車用各種実部品・ロアーアーム・アッパーアームなどの疲労試験機
・機械部品などの疲労試験機
