非接触式３次元歪測定装置

イメージ
※クリックすると拡大します。

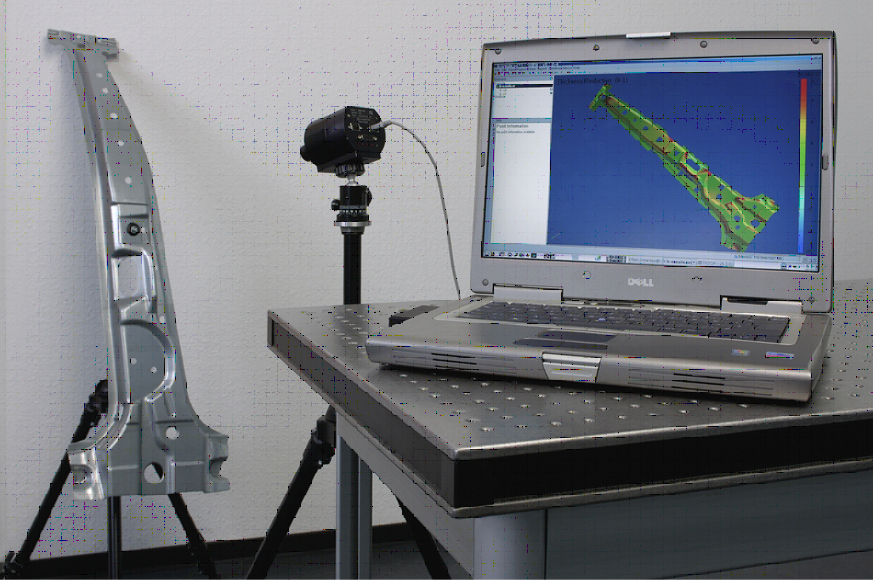

- 図１）装置の外観と計測状況

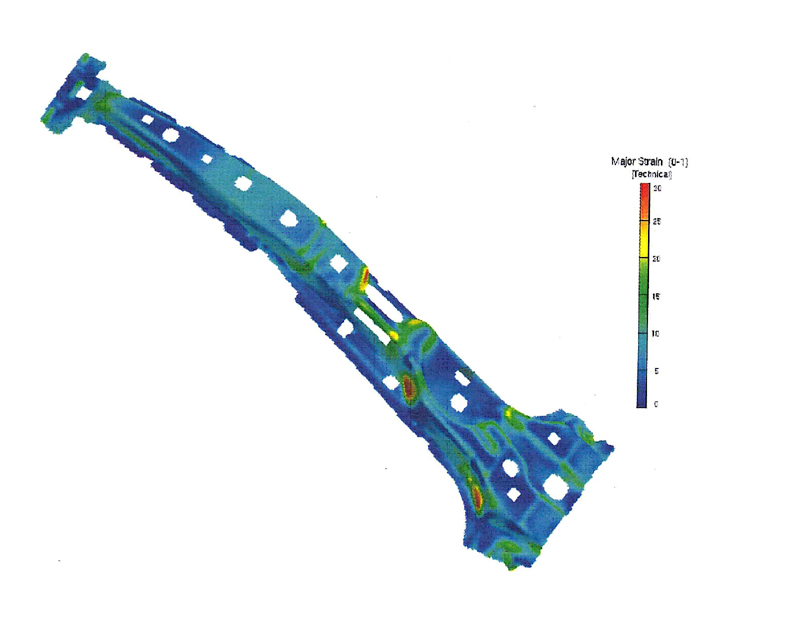

- 図２）アウトプット例（Bピラーの最大主歪）

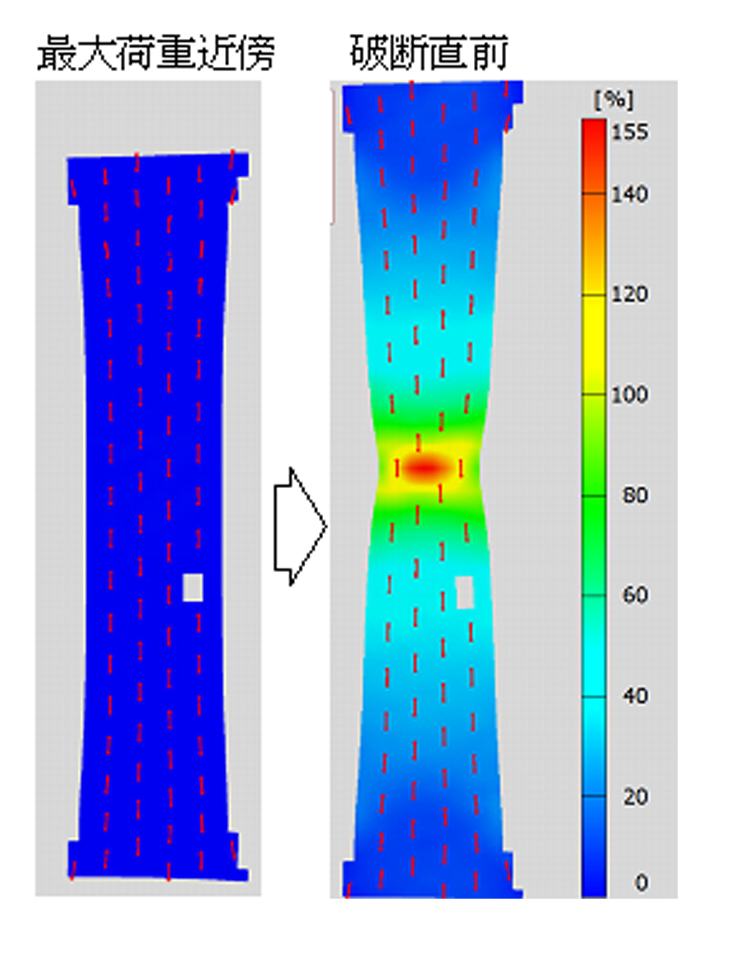

- 図３）アウトプット例（引張試験片の最大主歪）
概要

　電解エッチング法で高張力薄鋼板等の金属薄板表面にドットパターン(寸法既知)を描き、プレス成形後のドットパターン間隔の寸法変化を高精度ＣＣＤカメラと「写真測量の原理」を用いて精密測定することにより、短時間で「パネル面内歪分布」や「板厚減少率分布」を定量的に知ることが出来ます。測定結果は３Ｄカラーマップで表示され、歪分布等を直観的に理解することができます。
仕様

・型式：ARGUS　Ver6
・ドット間距離：1.6mm～12mm
・測定精度：0.5～3.0％(対象物による)
・装置構成：電解マーキング装置、高精度CCDカメラ、計測用パソコン（ノート型）、専用ソフト
試料

・試料サイズ：10mm□以上
・鉄鋼材料
・非鉄材料（チタン等）
特徴

・短時間で試料全面の歪分布・板厚分布を把握することができる。
・試料に生じた塑性歪を３次元モデルに投影して表示できる。
・実部材の歪と数値解析結果で得た歪の比較が容易にできる。
・オンサイト測定（客先指定場所での測定）が可能。
実施例

・塑性歪を伴う変形の歪解析
例）プレス成形品、引張・圧縮試験片、ＦＬＤ試験片　etc
