熱分解ガスクロマトグラフ-質量分析計

イメージ
※クリックすると拡大します。

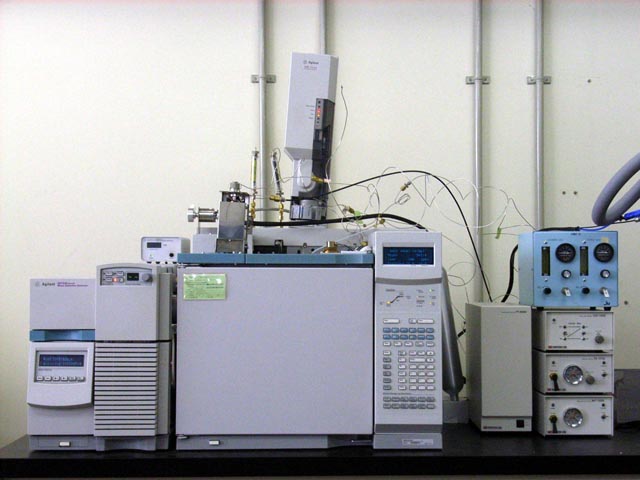

- 図1 装置の外観

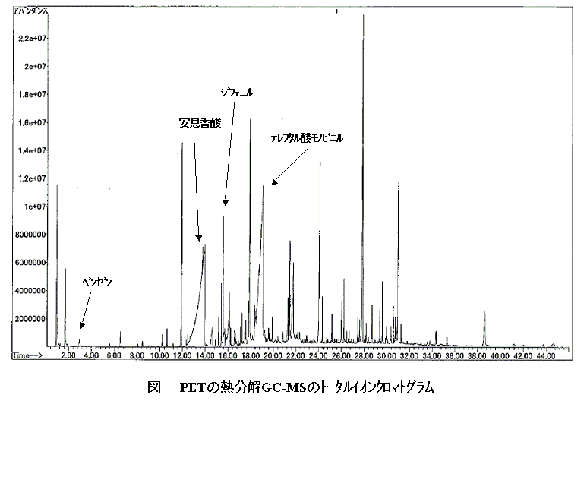

- 図2 未知付着物（PET）の熱分解GC-MSのトータルイオンクロマトグラム
概要

微量の高分子試料を加熱炉で熱分解した時に発生する熱分解生成物を、ガスクロマトグラフ-質量分析計で連続的に分離し、得られたクロマトグラムから、もとの高分子の化学構造を同定することができる。
また、各種材料を所定の温度で加熱した時の発生ガス分析を行うことができる。
仕様

・型式：ﾌﾛﾝﾃｨｱ・ﾗﾎﾞ社製　Py-2020iD型ﾀﾞﾌﾞﾙｼｮｯﾄ・ﾊﾟｲﾛﾗｲｻﾞｰ
　　　：Agilent社製　6890 GC/5973N MSD
・温度制御範囲/安定性：40～800℃（1℃毎）/±1℃以内（昇温可能）
・雰囲気：He 又は Air
試料

・試料量：最大 50μl
・高分子材料（合成樹脂、粘着剤、ゴム、木材、紙etc）
・各種材料（無機材料、触媒、金属、基板、端子etc）
特徴

・数mg単位の未知ポリマー試料の同定が可能である。
・高分子材料中の添加剤や不純物の定性、定量分析ができる。
・各種材料の所定の温度範囲（40～800℃における任意の温度）で加熱した時の発生ガス分析もできる。
・カップ状の試料ホルダーを用いることにより、溶融性試料の測定や不活性ガス（ヘリウム）のほか、Air雰囲気での測定が可能である。
実施例

・樹脂状未知付着物の定性分析
・樹脂ｼｰﾄの残存量分析
・端子の加熱発生ガス分析
・不具合品の原因調査（正常品と不具合品の化学構造の違いを熱分解GC/MSにより調査）
・接着剤のアウトガス分析
・基板の加熱発生ガス分析
・電池部材の加熱発生ガス分析
