０．２ｋＮ ＳＭＨ型 疲労試験機
-
- イメージ
-
※クリックすると拡大します。
-

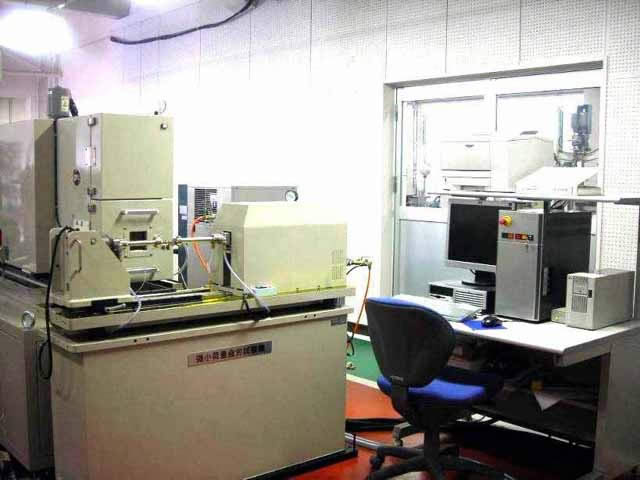

試験装置外観
-
-
- 概要
- リニアモータ式アクチュエータと２００Ｎ微小ロードセルを備え、微小試験片に正確な荷重と変位を与えることができる試験機である。
-
- 仕様
- ・型 式： 鷺宮製作所製 ＳＭＨ型０．２ｋＮ疲労試験機
・試験環境： －６５～＋２００℃ (恒温槽付)
・最大荷重： 疲労：±０．１７ｋＮ 静的：±０．２ｋＮ
・ストローク：±２０ｍｍ
・制御波形： サイン波、三角波 （最大１０Ｈｚ）
-
- 試料
- ・対象材料：各種材料
・疲労試験：全長１０ｍｍ、評価部直径０．５ｍｍの丸棒試験片
アタッチメント製作により、板状微小試験片にも対応可能
・スモールパンチ試験：φ３×０.２５ｔ ｍｍ
-
- 特徴
- ・リニアモータ式アクチュエータの適用により、０．１μｍ精度の変位分解能を有しているため、微小試験片の低サイクル疲労試験において弾塑性挙動を把握できる。
・微小サンプル材（φ３×０.２５ｔｍｍ）のスモールパンチ試験による引張特性および破壊じん性評価が可能である。
-
- 実施例
- ・はんだ材料の微小試験片による低サイクル疲労試験
・実機微小サンプリング材料のスモールパンチ試験
