１０ｋＮ軸力疲労試験機

イメージ
※クリックすると拡大します。

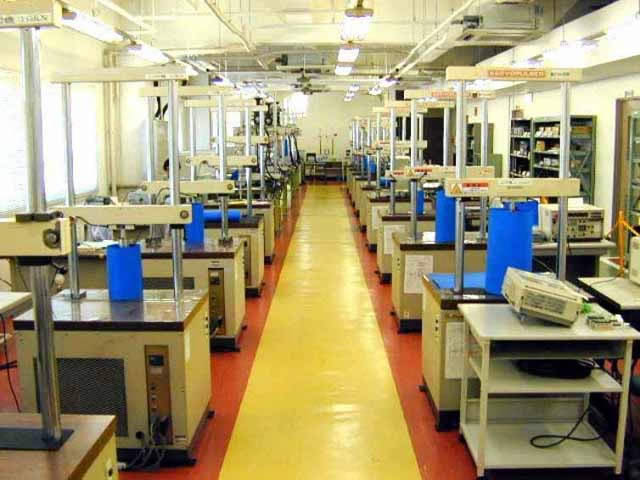

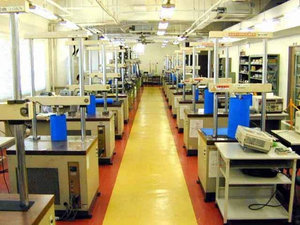

- 試験装置外観
概要

本装置は荷重容量１０ｋＮ（１ｔｆ）の電気油圧サーボ式疲労試験機で、油圧サーボ式では最も小型のタイプであり、ランニングコストを抑えたなかで、素材、継ぎ手の疲労強度が評価できる。
また、複数台の試験機を有しているため、工期短縮も可能である。
仕様

・型　　式：　島津製作所製　ＥＨＦ－Ｆ型Ｌ型　１０ｋＮ
・試験環境：　大気中　室温～６００℃　（恒温槽付は－６０～＋３００℃）
・最大荷重：　±１０ｋＮ（動的）　±１５ｋＮ（静的）
・ストローク：±２５ｍｍ
・制御波形：　　サイン波、三角波
試料

・対象材料：各種材料および実部品試験体
・丸棒試験片：全長５０～１５０ｍｍ、評価部直径３～６ｍｍなど
・板状試験片：全長１５０～２５０ｍｍ、評価部幅５～３０ｍｍなど（３０ｍｍは継ぎ手材）
特徴

・複数種の材料を評価する際に、同じタイプの装置を同時使用することで、工期短縮ができる。
・アタッチメント製作により、引張圧縮方向だけでなく、曲げやねじり機構の負荷方向へ変換して、小型部品の耐久試験にも対応可能である。
実施例

・耐熱合金材料、アルミ合金、チタン合金などの高サイクル疲労試験
・溶接、リベットなどの継ぎ手部の疲労試験
・小型部品、実体切出し部位の疲労試験
関連受託商品

薄板溶接構造部品の耐久性評価
