落すい衝撃試験装置

  • イメージ

    ※クリックすると拡大します。

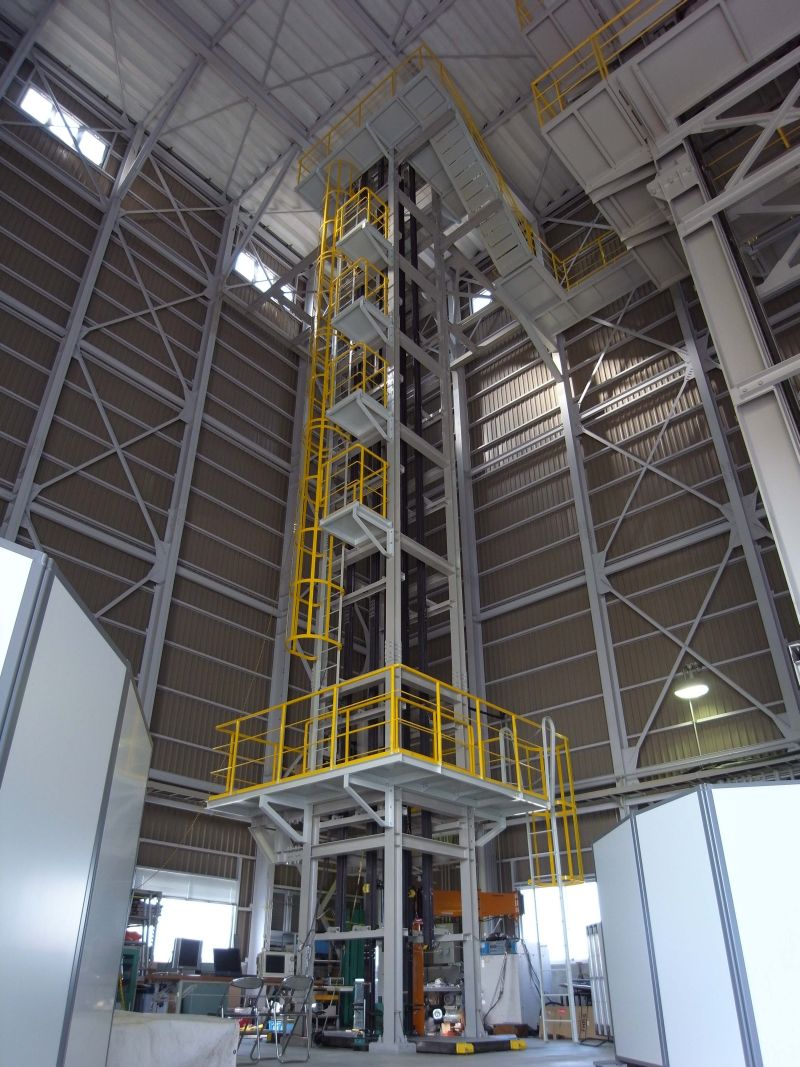

    • 落すい衝撃試験装置概観
  • 概要
    本装置は、実部品および定型ハット材に落下衝撃荷重を加え、部材の衝撃破壊特性を評価する装置である。
  • 仕様
    ・試験速度: ~60km/h相当
    ・落下高さ: 最大16.5m (任意に高さ設定可)
    ・重すい:110kgfから490kgf
    ・計測:変位(レーザー変位計)衝撃力(ロードセル)・高速ビデオ 2000~32000コマ
  • 試料
    ・対象材:ハット材・実フロント部品・センターピラー
    ・試験体寸法:最大 500×500×1000(mm)
  • 特徴
    試験体を重すい直下にセットし、16.5m高さから100kgfから490kgfの重すいを自然落下させる。
    供試する試験体の形状・寸法などによって、適切なセット方法を考案し、衝撃試験を行う。
  • 実施例
    ・各種自動車実部品(ロアーアーム・アッパーアーム・センターピラーなど)の落重試験
    ・自動車用ハイテン材の材料開発支援
  • 関連個別商品
    実部品・構造物の落すい衝撃試験
    構造物の落重・振り子式・バリヤー衝突試験
  • 関連受託商品
    材料の高速引張挙動の試験・解析
