溶接部の水素分析

方法

・湿式切断にて必要量試料採取し、下記測定条件で放出された水素ガスの分析を行なう。
　・分析試料　約１ｇ(最大２０ｍｍ×２０ｍｍ面積程度）
　・測定温度：ＲＴ～９００℃
　・昇温速度：１．６℃／min～２０℃／min
　・測定雰囲気：Ａｒ　１ａｔｍ　(１０００ｍl/min)
試験装置・ソフト

・型式：アルバック理工株式会社製赤外線ゴールドイメージ炉ＲＨＬ－Ｅ４１０Ｐ
イメージ
※クリックすると拡大します。

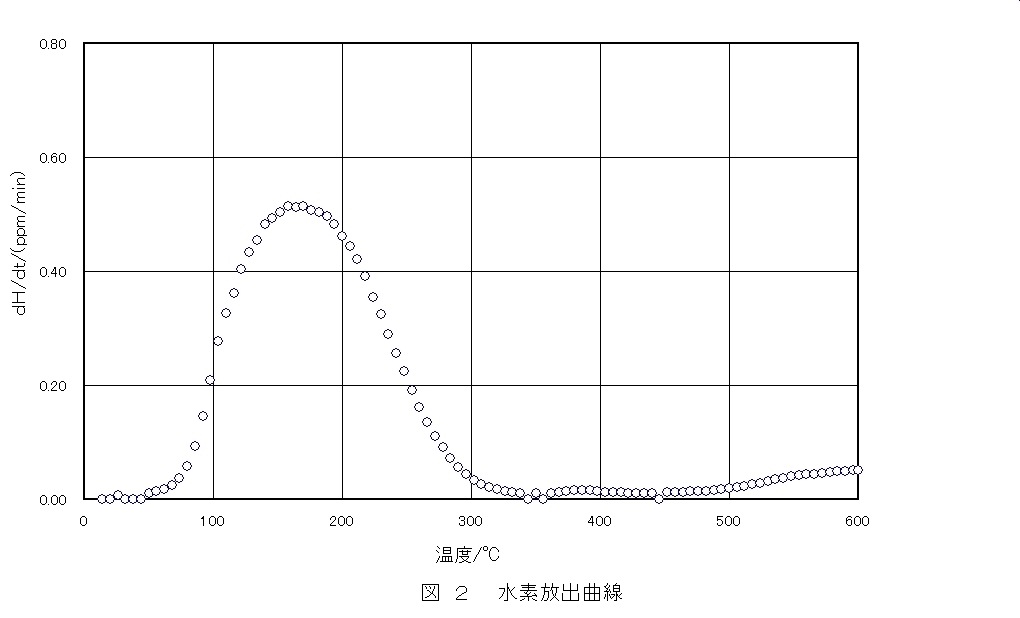

- 図水素放出曲線
特徴

・鋼中拡散性水素量の高感度分析[１ｇ試料にて定量下限０．０１（重量）ppm]が可能である。
・分析チャンバー内の減圧が不要であり、常圧状態から速やかに分析を開始できる。
実施例

・各種鋼、ステンレス鋼など
