レーザーフラッシュ法熱定数測定装置

目的

室温以上の温度領域に於ける、均質で緻密な固体材料の比熱・熱拡散率を測定する装置です。密度を別途求めれば、試料の熱伝導率が算出できます。
　　　Cp=Q／(M・ΔT)
　　　α＝1.37(L／π)2・1／t1/2
　　　λ＝Cp・α・ρ
　　　　Cp：比熱(kJ／(kg・K))　α：熱拡散率(m2／sec)
　　　　λ：熱伝導率(W／(m・K))
　　　　Q：入熱量(J)　M：試料重量(kg)　L：試料厚(m)
　　　　ΔT：試料裏面の温度変化(K)　
　　　　t1/2：試料裏面最高到達温度の半分に達する時間(sec)
　　　　ρ：密度(kg／m3)
方法

(1)測定原理：レーザーフラッシュ法
　試料表面にレーザー光を照射して熱エネルギーを与える。この時の試料裏面の温度変化を計測して測定します。
(2)試料裏面の温度計測法
　　比熱：熱電対による接触法　　熱拡散率：赤外線検出器による非接触法
(3)測定温度
　　通常測定：室温～1400℃　注)薄板試料(基板法)：室温～200℃　
(4)最小試料寸法：
　　通常測定…φ8×t1(mm)
　　基板法…15×15×t0.1(mm)
(5)測定雰囲気
　　比熱：室温…大気中　室温より高温…真空中
　　熱拡散率：室温…大気中又は真空中　室温より高温…真空中

■特長
(1)熱履歴の影響をうけない試料の場合は、試料を1個準備すれば測定が可能。
(2)比較的短時間での測定が可能。
(3)2層材では界面熱抵抗評価を行える場合もあり。

■利用分野
(1)自動車・航空機などの輸送機構成材料
(2)ガスタービンなど発電プラントの構成材料
(3)プラスチックス材料
(4)セラミックス材料
イメージ
※クリックすると拡大します。

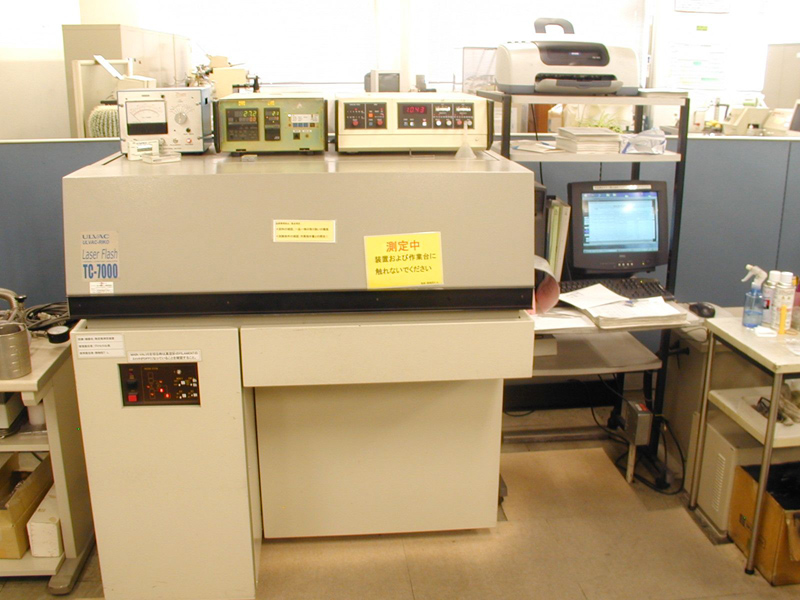

- 図1　アルバックTC7000装置の外観　　　　　(全体)

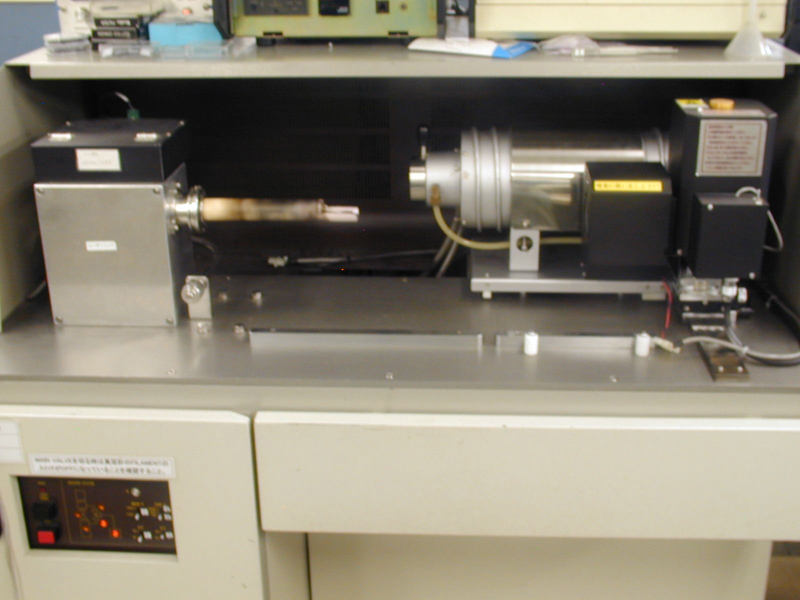

- 図2　アルバックTC7000装置の外観　　　　(測定部)

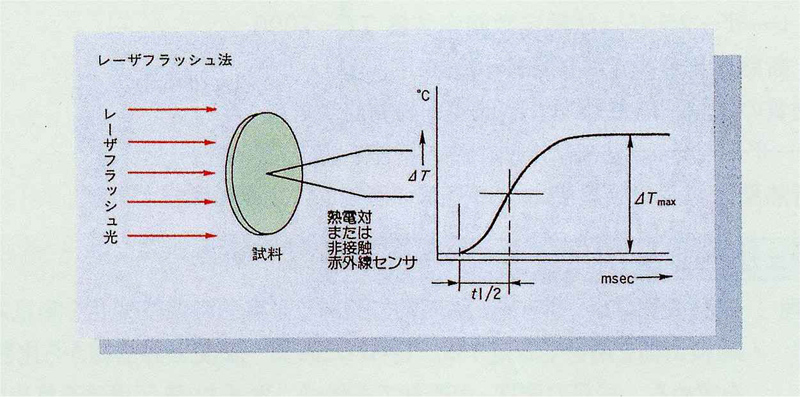

- 図3　測定のイメージ
