構造物部材の引張試験

方法

・30MN引張試験機では試験体をタブ板に溶接あるいはﾋﾟﾝ接合して載荷する。長さ3900mm、幅､高さ1499mmまで対応可能である。
・3MN構造物試験機は、装備されているエアーチャックを使って試験片の着脱を行う。丸棒の場合はφ105mmまで、板の場合は厚さ100mm、幅150mmまで掴むことができる。圧縮試験の場合は、耐圧盤を取付けて行う。また、曲げ試験の場合は､専用のﾃｰﾌﾞﾙ（長さ6000mm）と支承（φ80×1200ｍｍ）が装備されており、この上に試験体をセットし載荷する。
試験装置・ソフト

・30MN引張試験（ロードセルつき、タブ板6枚セット落重装置あり。冷却箱）
・MN構造物試験機（曲げテーブル　圧縮、吸盤つき）
イメージ
※クリックすると拡大します。

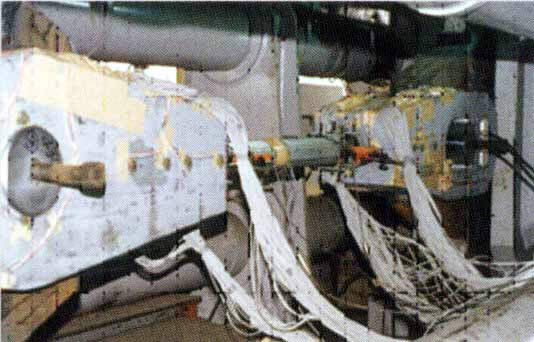

- 図１　ケーブルの静的強度試験
特徴

30MN大型の引張試験機を用いると、鋼管継手、鋼板の溶接継手、ケーブル、太径ボルト、太径鉄筋当の引張試験の他ESSO試験やディープノッチテストなど大型の破壊靭性試験も可能である。横型であるため試験体の着脱が容易である。また、3MN構造物試験機を用いて、ｹｰﾌﾞﾙ、太径ボルト､太径鉄筋、チェーンなどの引張試験が室温と低温でできる他、ﾋﾞｰﾑの曲げ試験(最大曲げスパン6,000mm）や構造物の圧縮試験、圧壊試験も可能である。
実施例

・ボールバルブの引張試験、鉄塔フランジの引張試験、広告溶接の引張試験、ESSO試験、ディープノッチテスト
・ローター材の試験。太平洋ボトルの引張試験、テンドンシステムの低温引張試験重筋重ね継手の大型引張試験。
・コンクリート構造物の曲げ試験、車軸の緩衝構造圧壊試験、車の部材曲げ試験、桁の曲げ試験等
関連試験装置

３０ＭＮ横型引張試験機
