支承の性能試験

  • 方法
    ・試験体の片端を摺動板に、他端を鉛直載荷用治具に固定して、要求された試験仕様にしたがって載荷する。ゴム支承の場合は□400mmが標準試験体である。
    ・2軸試験は垂直荷重を付与した状態で、水平方向に繰返し変位/応力を付与する。
  • 試験装置・ソフト
    ・大型2軸試験フレーム、耐久試験用フレーム
    ・動的テストベッド
    ・多チャンネル動的データ計測システム
  • イメージ

    ※クリックすると拡大します。

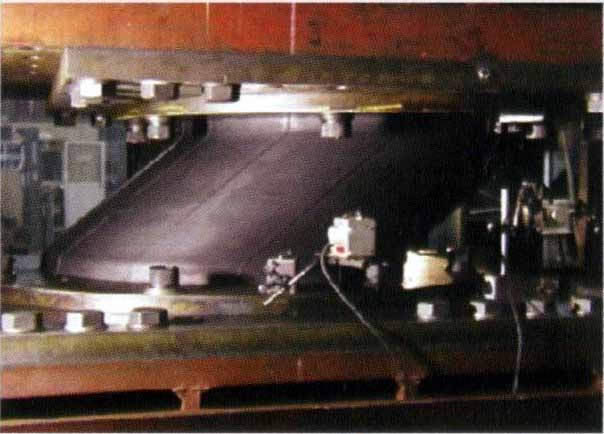

    • 図1 圧縮と剪断変形の複合剛性試験
  • 特徴
    ・ゴム支承、滑り支承、転がり支承等を対象に2軸の性能試験装置があり、旧日本道路公団のゴム支承評価試験や周期依存性試験、温度依存性試験、面圧依存性試験、一定せん断圧縮疲労試験、一定圧縮せん断疲労試験も可能である。
    ・また、制振ダンパーの評価、航空機用パネルの圧縮せん断試験等2軸で加力する必要のある試験の対応ができる。大型2軸試験装置は高さ1000mm程度まで対応でき、水平試験速度は最大1000mm/sまで試験できる。
  • 実施例
    ・ゴム支承の周期依存性試験、温度依存性試験、面圧依存性試験、一定せん断圧縮疲労試験、一定圧縮せん断疲労試験
    ・すべり支承の性能評価試験、制振壁の性能評価試験、メタル支承の摩擦性能調査試験、受圧部材の摩擦影響調査
