制振材料の振動減衰性能特性試験

方法

短冊状の試験片（長さ150～300mm、幅10～20mm、厚さ2～3mm程度）を使用する。
減衰性能特性試験は、試験片の共振特性を利用する方法である。制振鋼板のように、損失係数が周波数に依存する場合は、数種類の寸法の試験片を用意して試験をする必要がある。（図１参照）
試験方法として、材料の特性に合わせ下記の２種の方法を用いる。
　１．糸吊り法　（図２参照）
　２．機械インピーダンス法　（図３参照）
試験装置・ソフト

〈糸吊り法）インパルスハンマ、小型加速度計、バンドパスフィルタ、周波数分析器
〈機械インピーダンス法）小型加振機、掃引信号発生器、インピーダンスヘッド、周波数分析器
イメージ
※クリックすると拡大します。

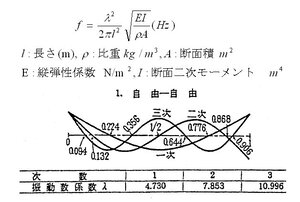

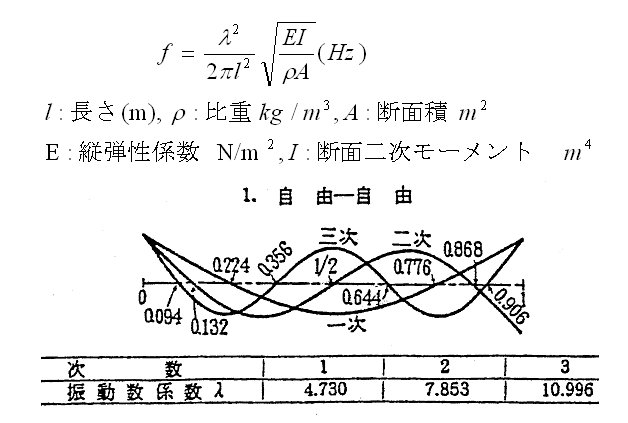

- 図１）　試験片の固有振動数

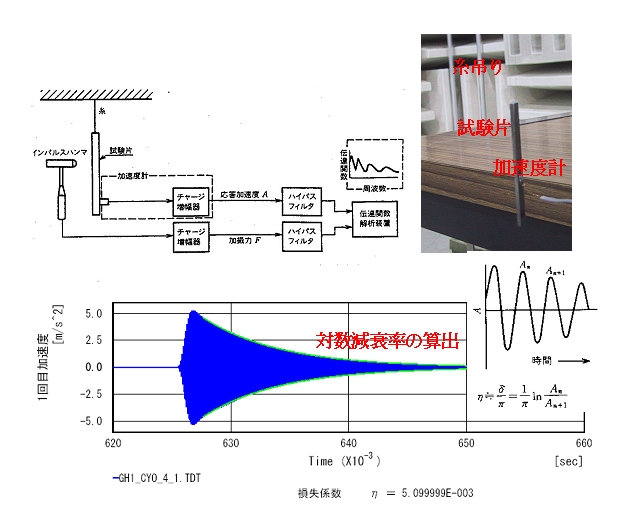

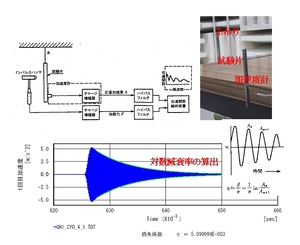

- 図２）　糸吊り法

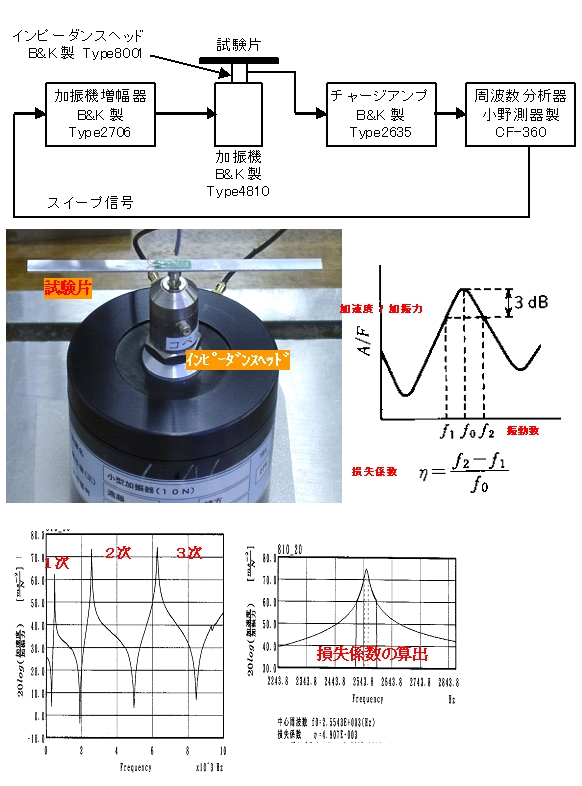

- 図３）　機械インピーダンス法
特徴

振動を防ぐ方法として、
　１．制振　　　；　振動エネルギーを熱に変えて消散させる方法
　２．振動絶縁　；　エネルギーガ外から入ってこないようにする方法
等がある。本試験は、試験片の共振特性を利用して制振材料の損失係数を求める。
実施例

・制振鋼板、非鉄金属、複合材料の減衰性能特性
