構造物の強度試験と解析評価

コベルコ科研では、構造物の健全性維持および、カーボンニュートラル実現に向けた取り組みに対して、大型試験や数値解析の技術力と提案力により、お客様に貢献します。

• 特徴1 構造物の実現象に合わせた評価手法をご提案

  現地での外観調査により確認された「変形」や「ひび割れ」などから、実際に構造物に負荷されている外力を構造計算や数値解析などを使用して推測いたします。推測された実現象に合わせて構造物試験をおこなうことで、今後の寿命予測に役立てていただける「補強施工前後の強度比較が可能な結果」をご提供いたします。



• 特徴2 試験装置設計・製作も可能

  インフラ分野では、いわゆるクーポン試験片だけではなく、実物サイズの試験体を利用した試験が必要になります。また、これらに作用する負荷状態は複雑で、単純な引張、圧縮試験だけでは評価ができない可能性があります。私たちは3DCADを使用することで構造解析もおこない、最適なジグ設計、最適な試験装置の組合せを検討してお客様に提案させていただきます。



• 特徴3 ご予算に合わせた柔軟なご提案が可能

  評価手法のご提案から、装置の設計製作、試験の実施、報告書の作成までを一括してご委託いただけます。すべて委託してしまうと高額になってしまい予算が不足するなどの場合は是非、ご相談ください。予算内で可能な評価のご提案や、委託範囲の調整・変更など柔軟に対応いたします。



• 特徴4 全国対応可能
  （海外のお客様、英語でのレポート提出の実績）

  北海道から沖縄まで全国のお客様へ対応しております。オンラインでは打ち合わせのみならず、試験状況や画像、データもリアルタイムでご確認いただけます。また、海外のお客様への試験提供や立会の受け入れも積極的に行っております。



1. 1 ご相談・お打合わせ

   具体的な試験仕様がお決まりで無い場合は、試験仕様の立案からお手伝いいたします。

   • 試験体図・装置図
     　試験方案検討

     規格試験のほか、規格に無い試験につきましても、これまで培った経験をもとに、お客様の目的に合った試験方法をご提案いたします。

   • 試験体製作
     　装置・ジグ製作　計測準備

     必要に応じ、当社にてコンクリート躯体などの試験体製作や最適なジグ設計・製作を行います。各種センサーや計測機器により、ご要望の実験値取得をお手伝いいたします。

2. 2 御見積

   ご要望により、ご予算に合わせた柔軟な御見積をご提案させて頂きます。

3. 3 試験

   ご要望があれば、試験後試験体の調査やCAE解析、材料試験もご提案させて頂きます。

4. 4 結果まとめ　ご報告

   ご要望に応じ、結果のご説明や報告会も実施いたします。
   試験体の返送や廃棄の手配も対応可能です。

1. ご相談・お問い合わせ内容

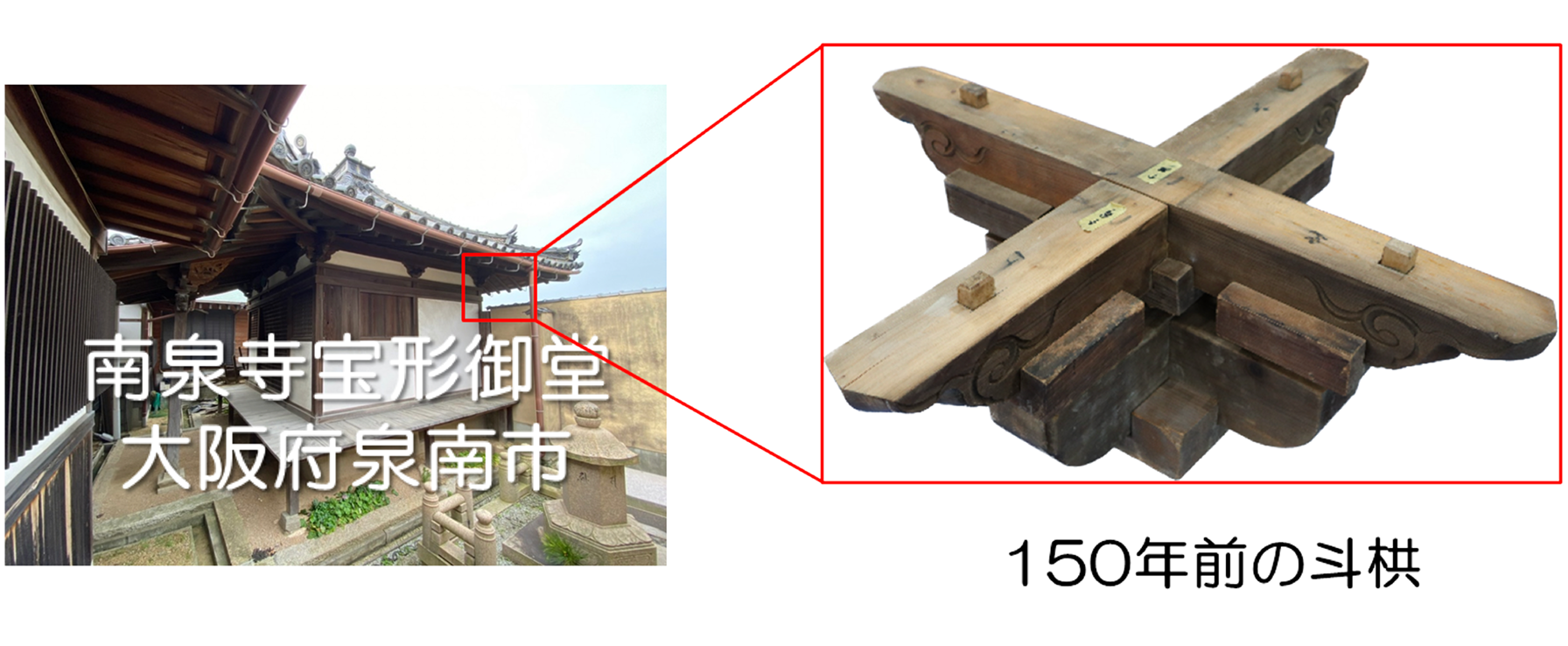

   評価対象： 伝統木造建築物の一つである寺院建築に多く見られる斗栱
   特徴　　：斗栱は、一般に柱頭に設置され、屋根の鉛直荷重を柱に伝達する役割 と 水平荷重を受けた際にエネルギー吸収する役割がある。



   お客様の課題とご要望

   斗栱単体に着目した既住研究の加力方法は、水平1次元の加力であるが、実際の地震時挙動を考えると、建物弱軸方向に大きく変形しつつ、強軸方向にも 変形するような楕円形状のオービットとなる水平2次元の挙動となるような加力を実現したい。

2. ご提案内容

   方案のご提案

   エネルギー吸収機構である免震部材は、免震構造の信頼性を高めることを目的に水平2次元の動的加力試験が実施されていることより、JIS K 6410-2：2015を参考に水平二方向終局特性試験をご提案。

   実現可能な評価

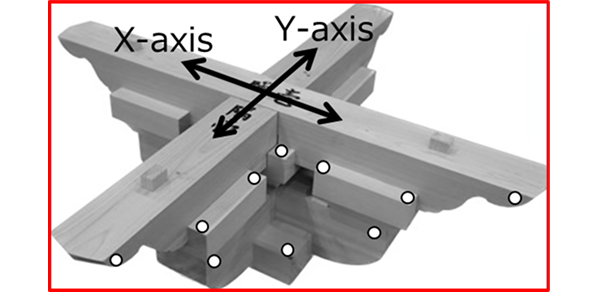

   出三斗組および平三斗組による斗栱を用いた水平1次元および水平2次元の動的加力試験を実施し、明らかになっていない履歴曲線、変形挙動の把握が可能となる。

試験までの流れ

1. 鉛直荷重＋水平二軸の同期試験ができる装置を製作
2. ↓

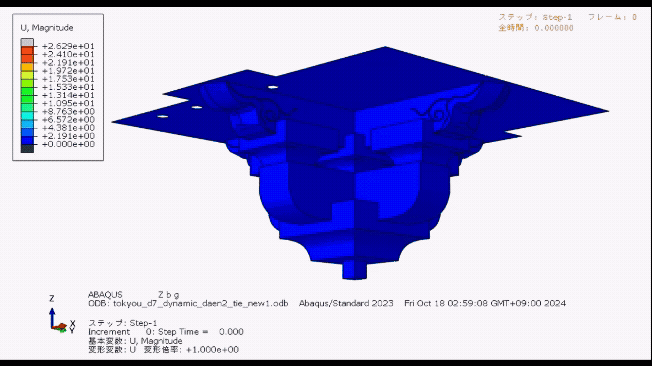

3. 解析の実施により挙動を把握
4. ↓
5. 試験の実施

実体構造物の実挙動・耐久性評価​

実体構造物に作用する複雑な挙動を多軸加振で再現する試験・評価が可能です。

多軸加振による複雑な荷重条件を模擬した試験・評価

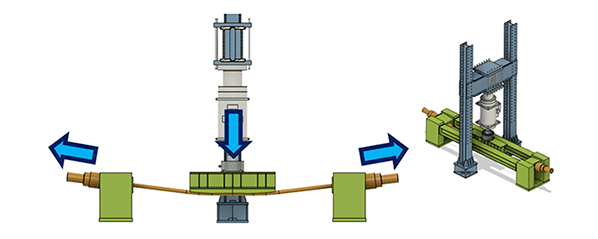

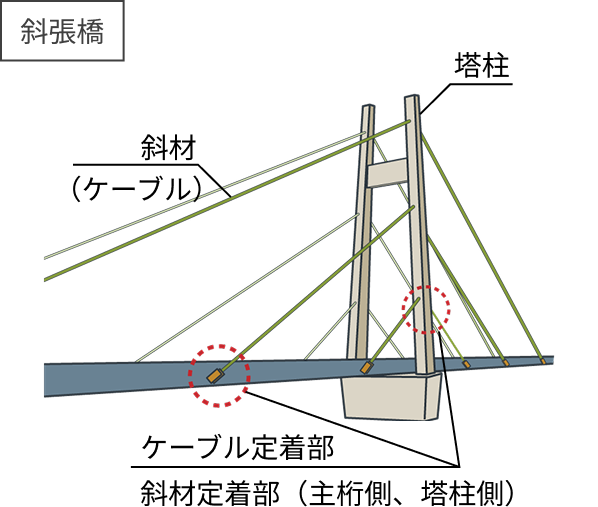

ケーブルのフレッティング評価​

鋼製ケーブルや繊維ロープに対して、所定の規格や実体に合わせた使用環境（外部から加わる力など）を想定した疲労試験・評価が可能です。

鋼製ケーブルや繊維ロープに対した疲労試験・評価

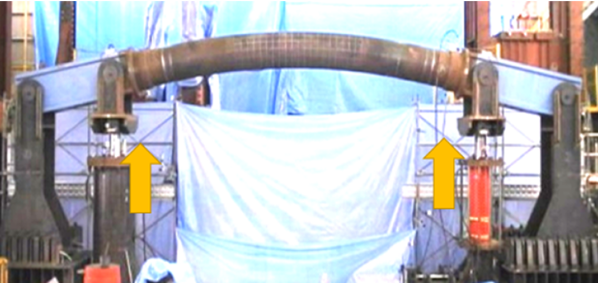

鋼管・パイプの各種評価

社会インフラを支える上下水道管から基礎杭まで、実体に合わせた使用環境（外力・圧力・温度など）を想定した評価試験が可能です。

社会インフラを支える上下水道管から基礎杭まで、実体に合わせた評価試験

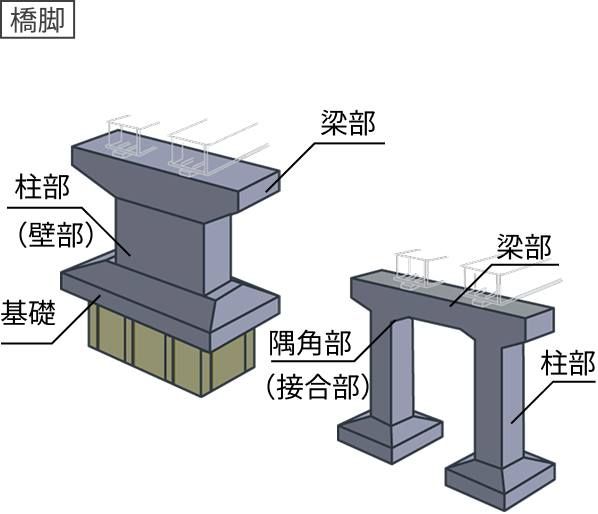

鉄筋・コンクリートの各種評価

鉄筋の機械式継手単体と継手を含んだ鉄筋コンクリート構造体の評価試験が可能です。

鉄筋継手の単体とコンクリート構造体の評価試験

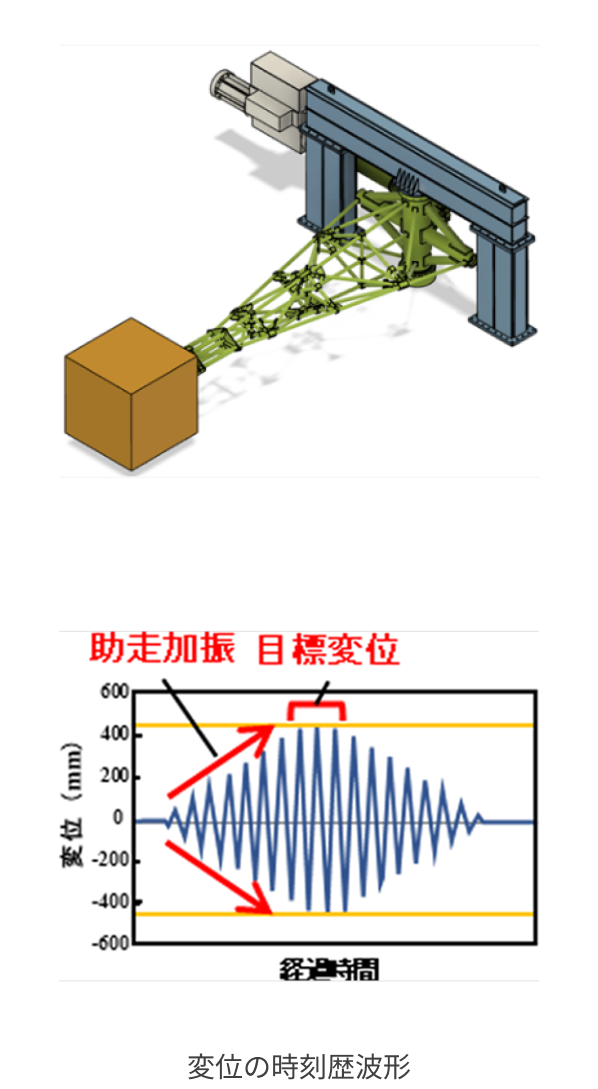

大振幅の加振評価

振動試験機では、実現困難な大振幅（数百mm）を実現させ、地震時に発生する大きな変位・振動を想定した試験・評価が可能です。

振動試験機で実現困難な大振幅を実現させた試験・評価

免震・制振

地震による倒壊リスクから橋梁や建築物を守る免震・制振装置（支承、ダンパーなど）の性能評価が可能です。

免震・制振装置（支承、ダンパーなど）の性能評価

金属以外の試料でも試験できますか？

金属以外にも、樹脂材や木材の試験も可能です。

HPに掲載されていない試験も可能ですか？

HPに掲載できていない試験メニューや試験設備も多数用意しておりますので、お問い合わせください。

試験のみを依頼し、計測は自社での実施は可能でしょうか？

お客様にて計測機器をご用意いただければ対応可能です。

試験後の試験体廃却や返送は可能でしょうか？

マニフェストを必要とする廃棄や、トラック手配による返却も可能です。

試験の立会は可能でしょうか？

試験のお立会は可能です。30名まで収容できる会議室を有しております。
Webでのお立会も対応できるように機器を準備しております。
