破壊力学解析による機器類の安全性評価

  • 目的
    亀裂部材の脆性破壊や疲労破壊に対する安全性診断を目的に、破壊力学パラメータである応力拡大係数Ｋについて、実働荷重下での値をＦＥＭ解析により求めた。
  • 方法
    様々な長さのき裂についてモデル化を行い、実働荷重下でのき裂先端の応力拡大係数Ｋの値をＦＥＭ解析ソフトの周積分機能を用いて算出を行った。
  • 試験装置・ソフト
    ＦＥＭ解析ソフト：ＡＢＡＱＵＳ
  • 結果
    ＦＥＭ解析で求めた実働荷重下におけるき裂長さと応力拡大係数Ｋの関係を材料の破壊靭性値ＫⅠＣと比較することで、対象物が脆性破壊する限界き裂長さを明らかにした。
  • お客様の成果
    脆性破壊する限界き裂長さの明確化により、機器類の安全性の診断基準づくりに役立った。

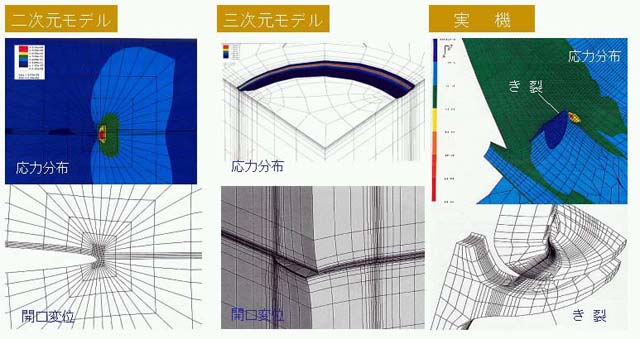

  • イメージ

    ※クリックすると拡大します。

    • 　
  • 関連個別商品
    非線形応力解析（クリープ、弾塑性、接触など）
    破壊力学解析
