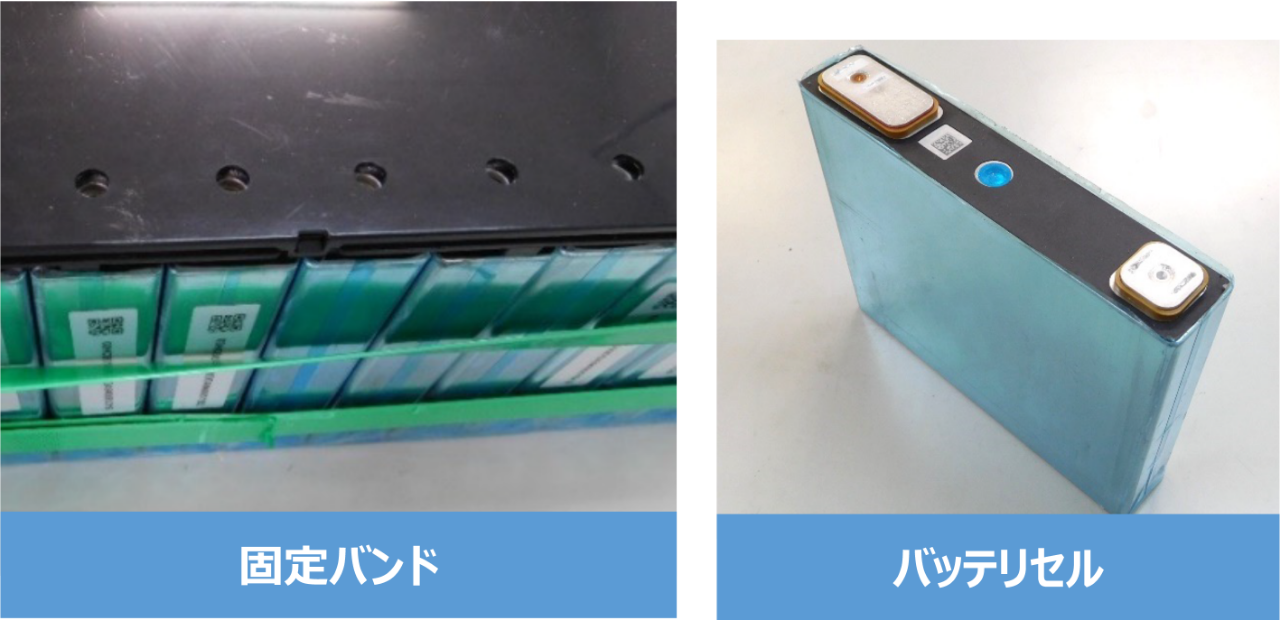

バッテリモジュールの
等価剛性モデルの構築

こんな課題を解決

• 試験条件と同じ条件でCAEで解析しているが試験結果を再現できない

• 試験結果を再現するためのCAEのモデル化方法で悩んでいる

• CAEで試験を再現するための試験方法、試験条件で悩んでいる

• 複雑な部品の簡略化で悩んでいる

• メリット01 試験を再現するためのCAEモデル化ノウハウのご提供（設計者CAEに役立つ）

• メリット02 CAEでの再現を視野に入れた試験方法のご提案

• メリット03 CAEと試験方法をトータルコーディネイト

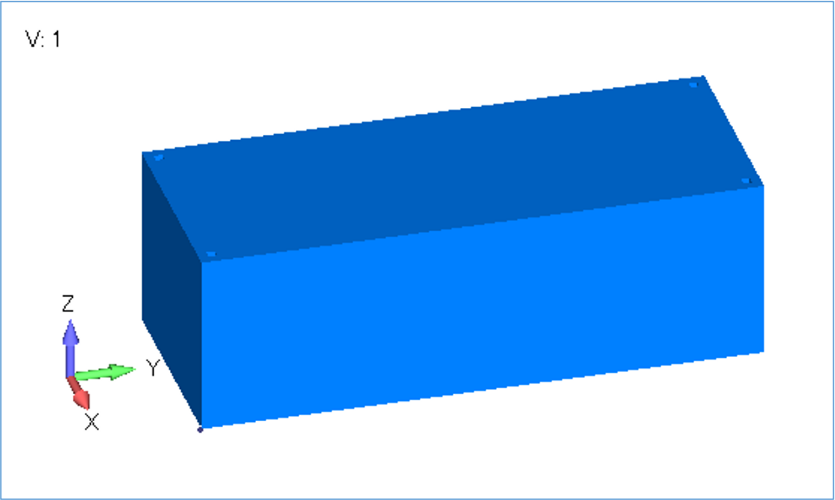

解析モデル

•
•

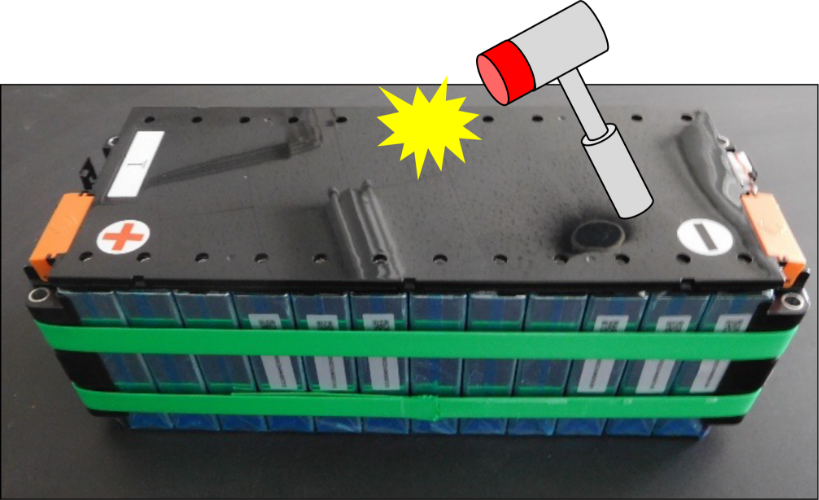

ハンマリング試験

ハンマリング試験で加速度を計測

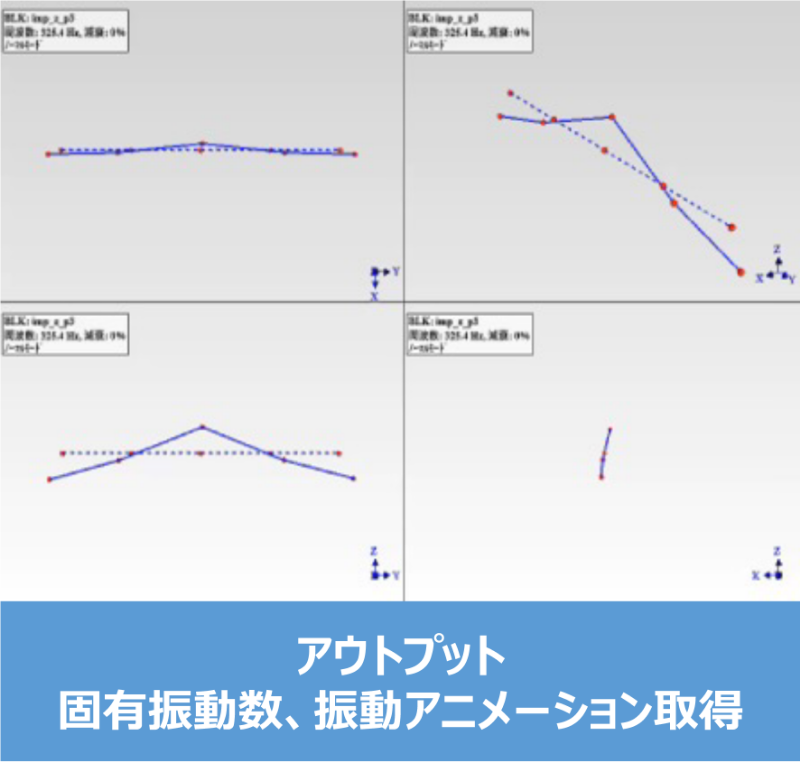

実験モーダル解析で固有振動数、固有振動モードを取得

•
•

固有振動数解析
（ソフト：MSC.Nastran, Abaqus）

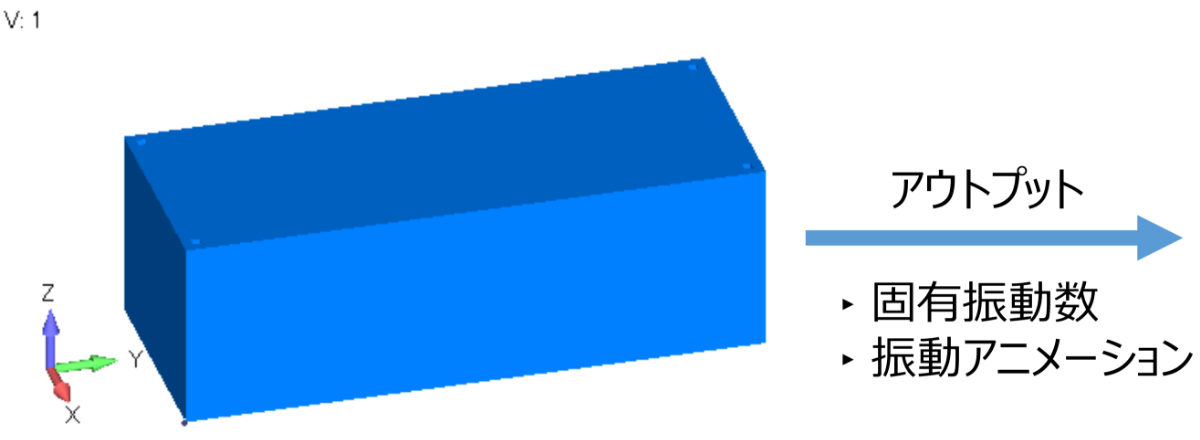

固有振動数、固有振動モードをアウトプット
ハンマリング試験結果と比較しながらモデル化方法を再検討

•
•

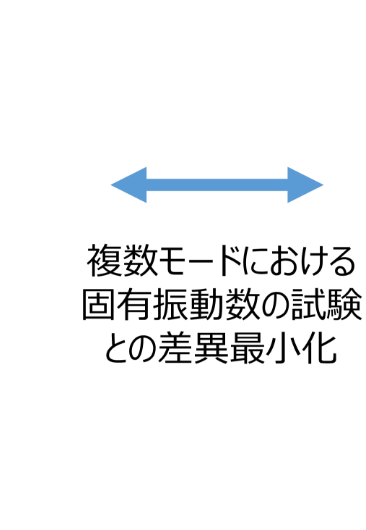

比較分析

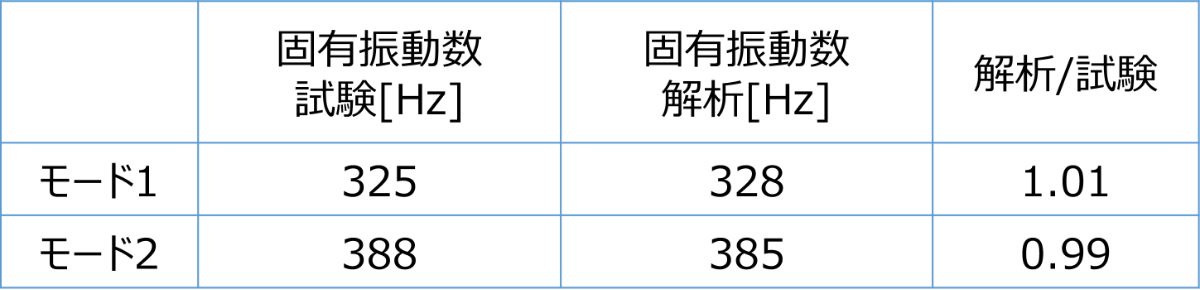

固有振動数、固有振動モードの比較分析
ご要望に応じてMAC値分析も対応可

• •

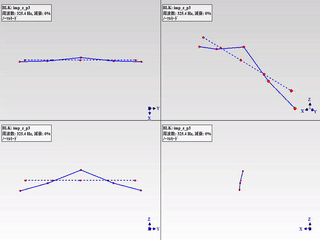

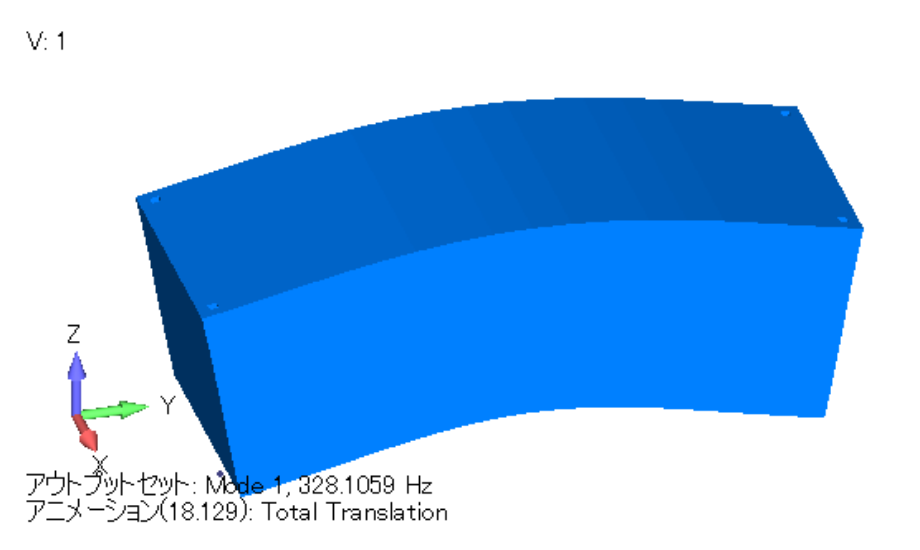

    モード1

  •
•

  モード1

• •

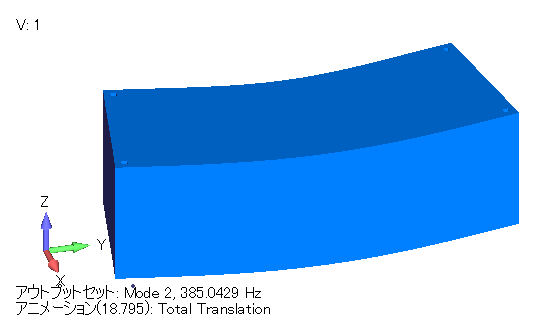

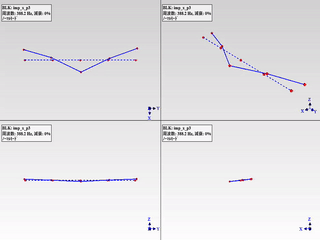

    モード2

  •
•

  モード2

•

• 等価剛性モデル化方法が分かり、CAEの予測精度向上

• CAEでの再現を視野に入れた試験方法のご提案

• お客様でのご活用も考慮したご提案も可能

• CAEと試験方法をトータルコーディネイト

• 試験,CAEともに振動を専門とした技術者が対応
