動解析の評価技術 Dynamic Analysis
～衝撃解析、振動解析、機構解析～

こんな課題を解決

• CAEで試験を再現できず、DX化が進まない

• 試験を再現するためのCAEの解析手法で悩んでいる

• CAEで試験を再現するための試験方法で悩んでいる

• CAEの技術を手っ取り早く取り入れたい

• 評価方法（衝突、疲労、振動評価など）で悩んでいる

衝撃解析（ソフト：Abaqus, LS-DYNA）

• 動的非線形解析
  （時刻歴解析、接触解析、粘弾性材料）
• 衝突解析
  （自動車前突、側突、落下衝撃）

自動車の衝突や電子機器の落下衝撃など、大変形や接触を伴う構造物の動解析を行い、衝突安全性や落下衝撃後の損傷をCAEで予測します。
また、落錘試験で取得した変位やエネルギなどの試験データをもとに、CAEと試験データを比較しながら、CAEの精度を向上させます。
金属材料だけでなく、粘弾性材料についても試験で材料特性を取得し、材料モデルを構築して検討します。

各種技術情報

• CFRP材の衝突解析／落錘試験
• 自動車部品の衝突解析／落錘試験

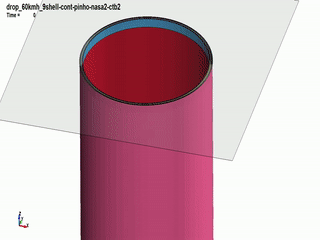

• EVバッテリパックの落下衝突解析
• 原子力使用済み燃料格納容器の衝突落下解析

• 自動車の衝突解析
• 輸送車両の衝突解析
• インペラの衝突解析

振動解析（ソフト：MSC.Nastran, Abaqus, Actran, AutoPipe）

• 固有振動数解析
  （共振の可能性の評価）
• 周波数応答
  （回転機の振動）
• 時刻歴応答解析、ランダム応答解析
  （PSD加振）
• 耐震
  （建築基準法、高圧ガス耐震設計基準）
• 流体関連振動
  （圧力脈動、カルマン渦による共振）

自動車部品、プラント配管、電子機器などの固有振動数解析を行い、ポンプや回転機器、関連する流体から発生する振動との共振を評価します。

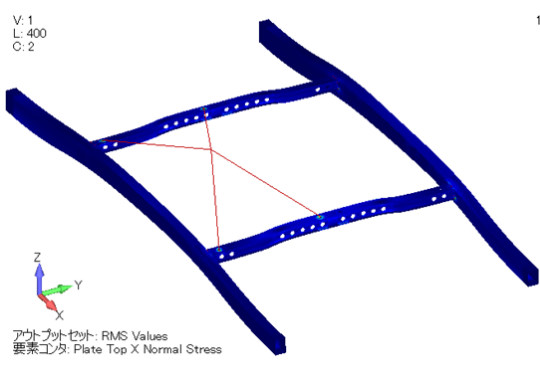

また、周波数応答解析、時刻歴応答解析、ランダム応答解析による構造部品の疲労寿命予測、耐震解析による地震発生時の大型構造設備の安全性を評価します。これらの解析に対し、振動を可視化する試験などを活用し、CAEの予測精度を向上させます。

各種技術情報

• Uボルト配管の振動解析（固有振動数解析）と試験再現検討
• ゴム支持配管の振動解析（固有振動数解析）と試験再現検討
• バッテリモジュールの等価剛性モデルの構築
• 騒音課題のためのタンク内の流体圧力モード解析
• 大規模地震を想定した大型設備の耐震、振動解析
• タンクのスロッシング耐震解析
• 搬送設備の耐震解析

• 原子力設備の耐震解析
• EVバッテリパックの振動解析による耐久性能評価
• EVの振動解析による耐久性能評価
• 自動車用ドアの振動解析による耐久性能評価
• 熱交換器の配管振動評価
• 小型電子部品ワイヤの接触干渉評価
• ベアリングの振動解析
• ポンプの振動解析（関連資料：プラント配管の振動評価技術）

機構解析（ソフト：RecurDyn）

• 回転機や機械部品・装置の挙動評価
  （振動評価）
• 弾性体を考慮した応力評価
• EHD
  （弾性流体潤滑）評価
• 機構解析と粒子法
  （MPS法、DEM法）の連成解析

ギヤのような回転機器について、時々刻々と部品の位置や発生力が変化する時刻歴応答解析を行い、ベアリングの反力、ギヤの噛み合い荷重などを評価します。
剛体の動力学を活用する機構解析は、対象物の動きが大きく、衝突解析や振動解析で取り扱いが難しい解析を対象とします。
その利点を活用し、機構解析と他のソルバーを連成させることで、機構＋構造、機構＋振動、機構＋流体などの複合的な現象を評価します。

各種技術情報

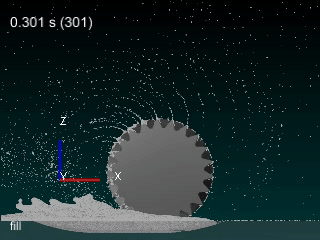

• 回転機ギヤのオイルかき上げ挙動（機構解析と粒子法の連成）
• 積み上げ荷物の耐震挙動解析

• ブロック乗り上げ時のフレーム応力評価
• ローラチェーンのオイルかき上げ挙動の再現性検討
• 輸送機械部品へEHDを適用した解析

• メリット01 CAEで試験を再現するためのノウハウのご提供（設計者CAEに役立つ）

• メリット02 CAEで試験を再現するための試験方法のご提案

• メリット03 お客様でのご活用も考慮したご提案も可能

• メリット04 CAEと試験方法をトータルコーディネイト

• メリット05 分かりやすく解説
