CFRP材の衝突解析／
落錘試験

こんな課題を解決

• 評価部品の性能を評価したい

• 評価部品の性能課題や改善案を抽出したい

• 性能評価に必要な試験設備やCAE環境がない

• 試験結果を再現するためのCAEのモデル化方法で悩んでいる

• CAE評価実績が無くモデル化技術を手っ取り早く取得したい

• メリット01 試験とCAEを両立した評価メニューのご提供

• メリット02 CAEを生かした評価部品改善策のご提案

• メリット03 試験を再現するためのCAEモデル化ノウハウのご提供

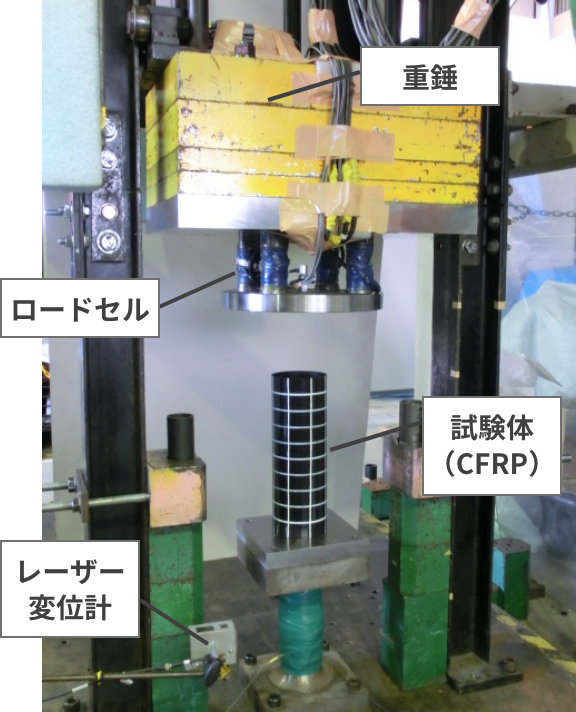

落錘試験

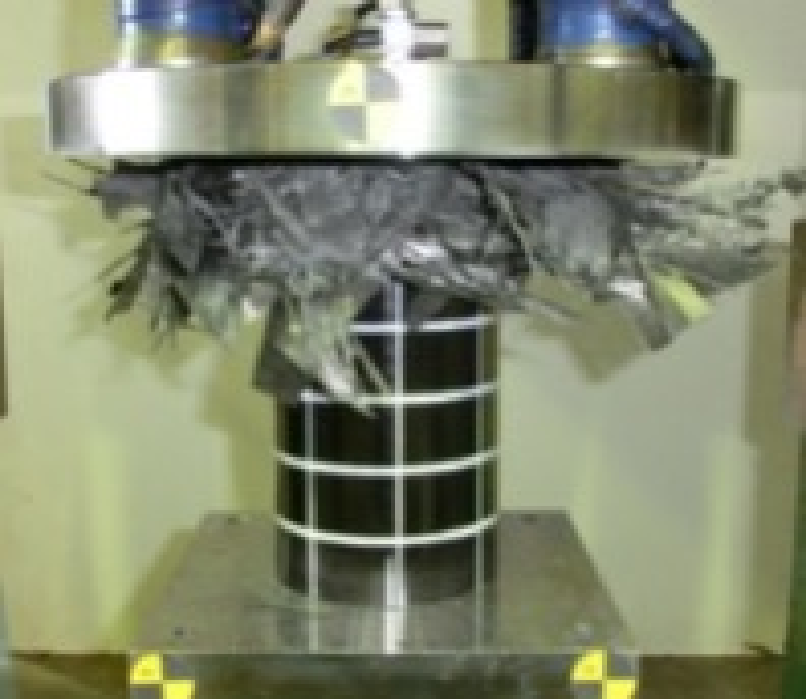

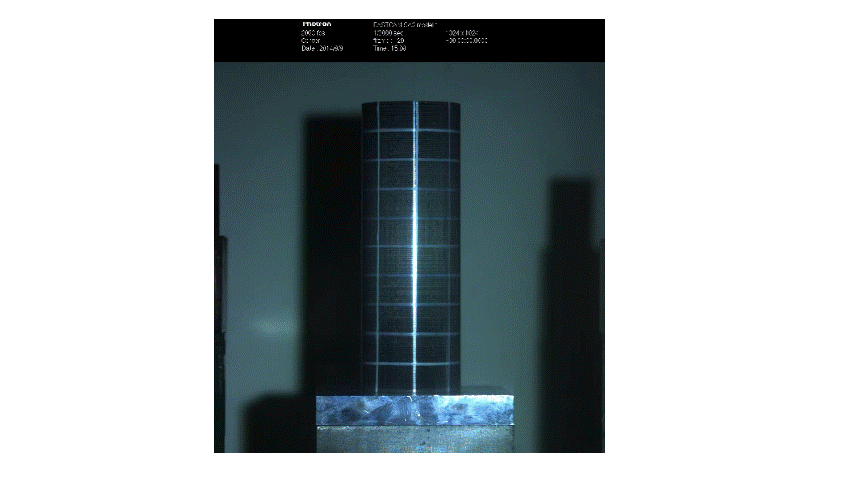

落錘試験より、部品の変形動画（高速度カメラ）や荷重変位データを取得

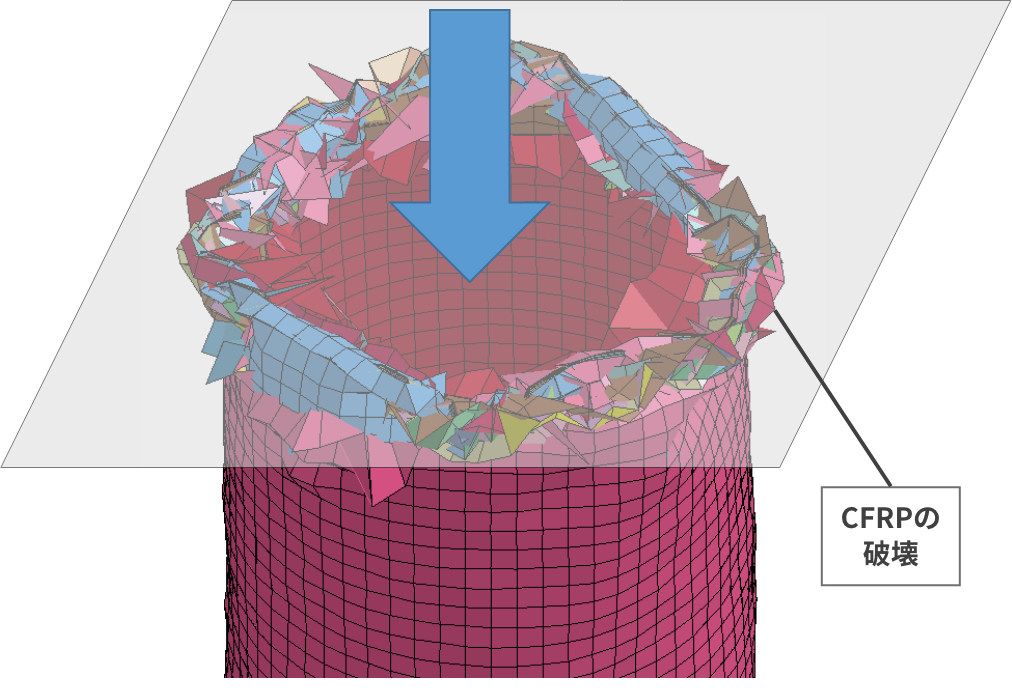

衝突解析（ソフト：LS-DYNA, Abaqus）

・ソフトはLS-DYNAを使用

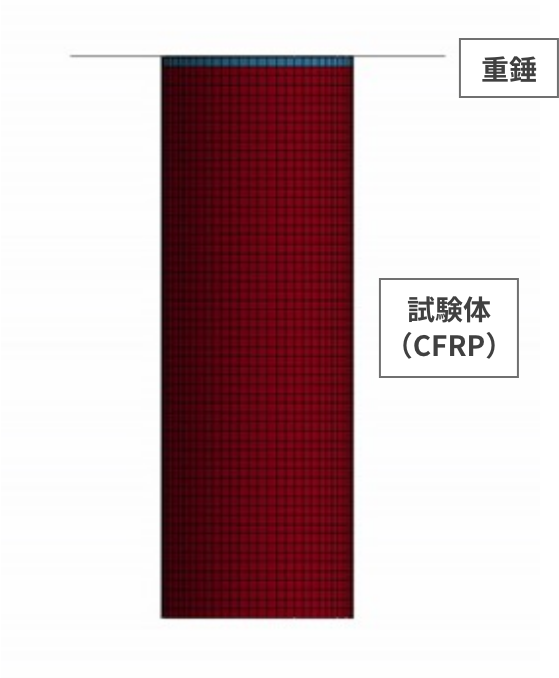

・CFRP材はシェル要素でモデル化（厚さごとの繊維方向違いを考慮するためシェル要素は複数層配置）

•

試験/FEMの比較

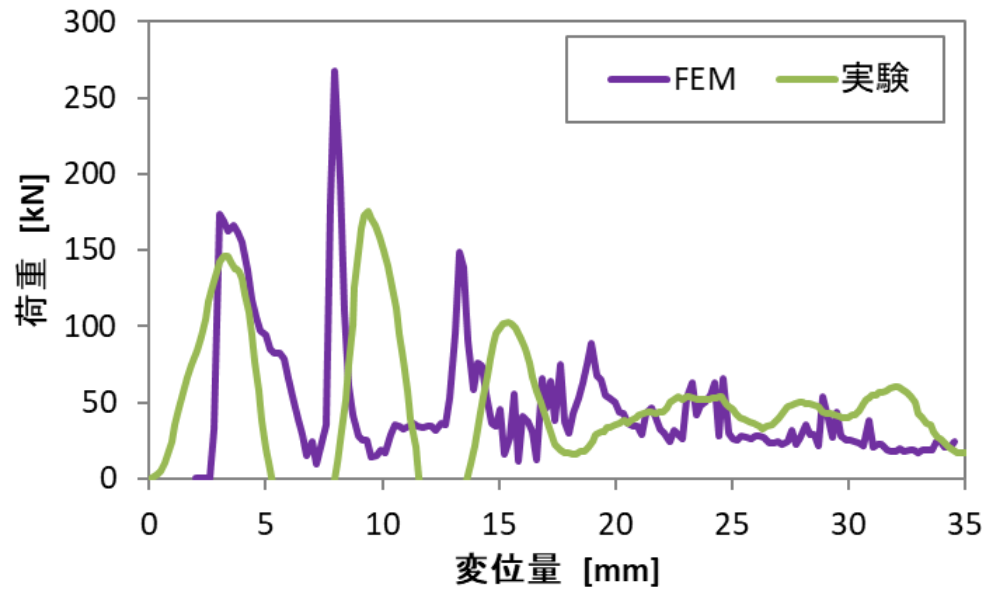

荷重変位応答の比較結果。試験挙動を有効に再現。

•
•
•

• 試験とCAEを両立した評価メニューのご提供

• CAEを生かした評価部品改善策のご提案

• 試験を再現するためのCAEモデル化ノウハウのご提供

• お客様でのご活用も考慮したご提案も可能

• 試験、CAEともに衝撃評価を専門とした技術者が対応
