  • 試験とCAEのトータルソリューションでお客様の機構流体連成課題を解決

    こんな課題を解決

    • ギヤのオイル挙動を可視化したい

    • ギヤのオイルかき上げ挙動を可視化する試験方法で悩んでいる

    • ギヤのオイルかき上げ挙動をCAEでシミュレーションする方法が分からない

    • CAEで試験を再現するための試験方法で悩んでいる

  • コベルコ科研へのご依頼の
    メリット

    • メリット01 ギヤのオイル挙動を視覚化するための方法をご提案

    • メリット02 ギヤのオイル挙動をシミュレーションし、試験結果と比較分析

    • メリット03 試験方法からCAE手法をトータルコーディネイト

  • 事例

    オイルに漬けたギヤを回転させて、飛散オイルの挙動を再現する解析モデルを構築

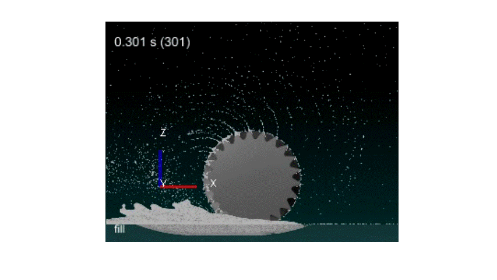

    • 解析モデル
    • 解析モデル

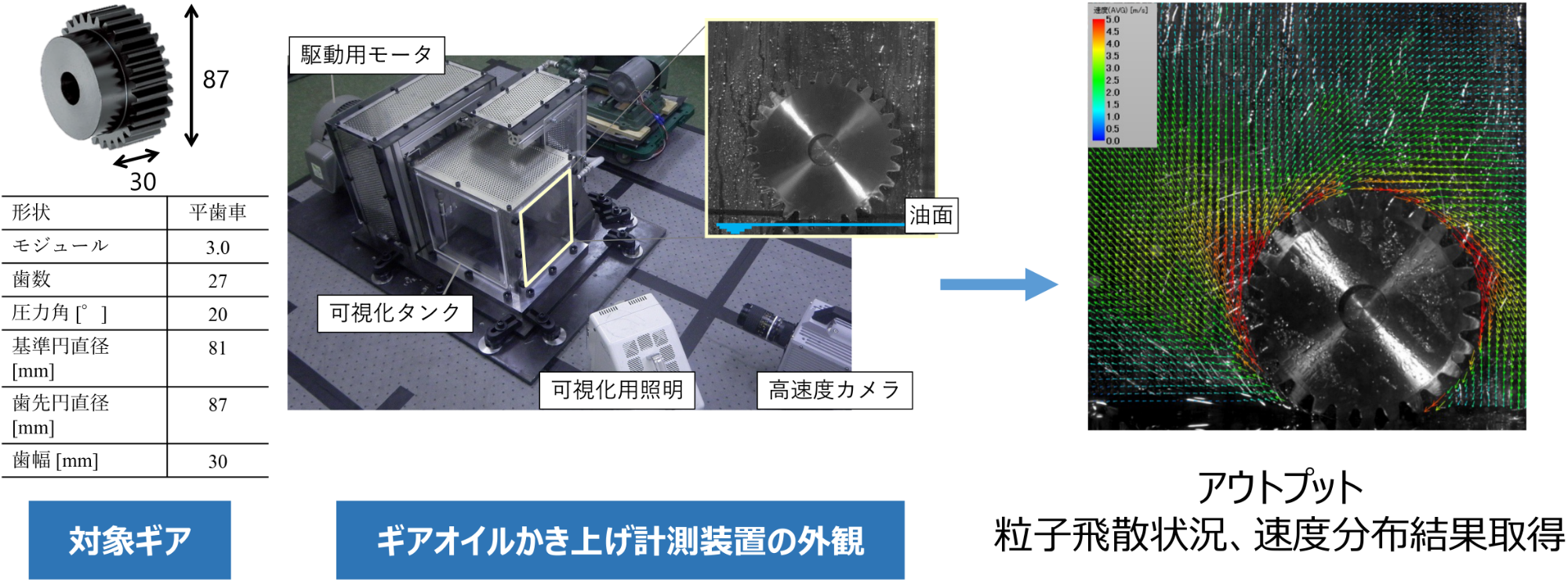

    ギヤオイルかき上げ計測（可視化）

    オイルに漬けたギヤを回転させて、空間に飛散するオイルを計測

    • ギヤオイルかき上げ計測（可視化）

    機構解析＋粒子法解析の連成解析（ソフト：RecurDyn, Particleworks）

    粒子の飛散状況（位置、速度）をアウトプット
    ギヤ側の受ける力も把握可能

    • 機構解析＋粒子法解析の連成解析

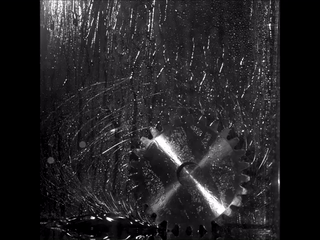

      粒子の飛散状況：測定結果

    • 機構解析＋粒子法解析の連成解析

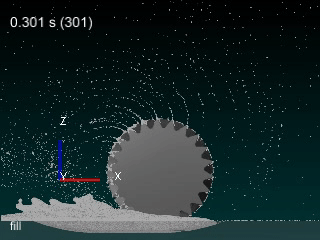

      粒子の飛散状況：解析結果

    • 機構解析＋粒子法解析の連成解析

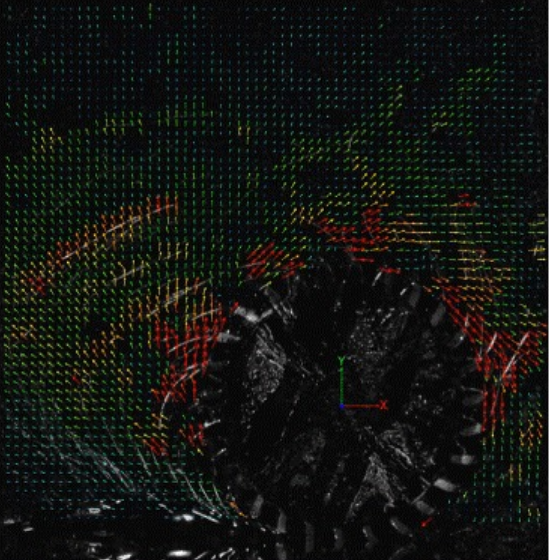

      粒子速度：測定結果

    • 機構解析＋粒子法解析の連成解析

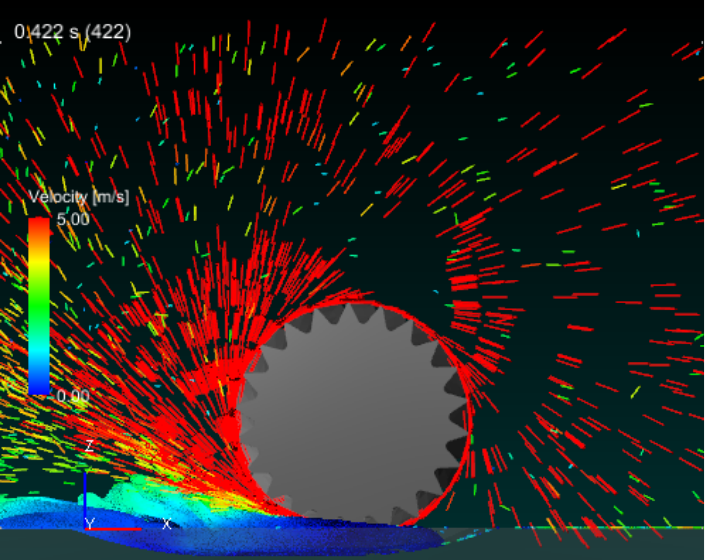

      粒子速度：解析結果

  • コベルコ科研からご提供する
    ソリューション

    • ギヤのオイル挙動を可視化

    • ギヤのオイルかき上げ挙動可視化する試験方法のご提案

    • ギヤのオイルかき上げ挙動をCAEでシミュレーション方法をご提案

    • 試験方法からCAEをトータルコーディネイト

    • 試験,CAEともに流体、機構を専門とした技術者が対応
