ゴム支持配管の振動解析（固有振動数解析）と
試験再現検討

こんな課題を解決

• 試験を再現するためのCAEの解析手法で悩んでいる

• CAEで試験を再現するための試験方法で悩んでいる

• ゴム材料などのモデル化方法で悩んでいる

• 振動の大きい位置が分からない

• メリット01 試験を再現するためのCAEモデル化ノウハウのご提供（設計者CAEに役立つ）

• メリット02 CAEでの再現を視野に入れた試験方法のご提案

• メリット03 CAEと試験方法をトータルコーディネイト

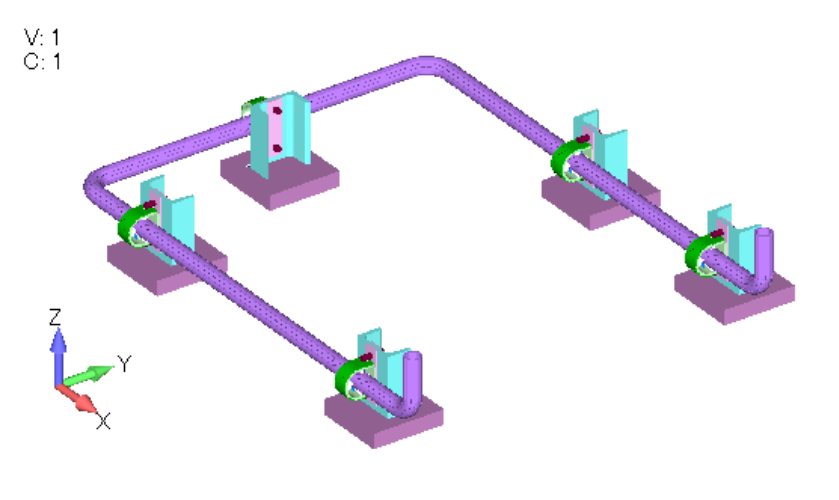

解析モデル

•
•

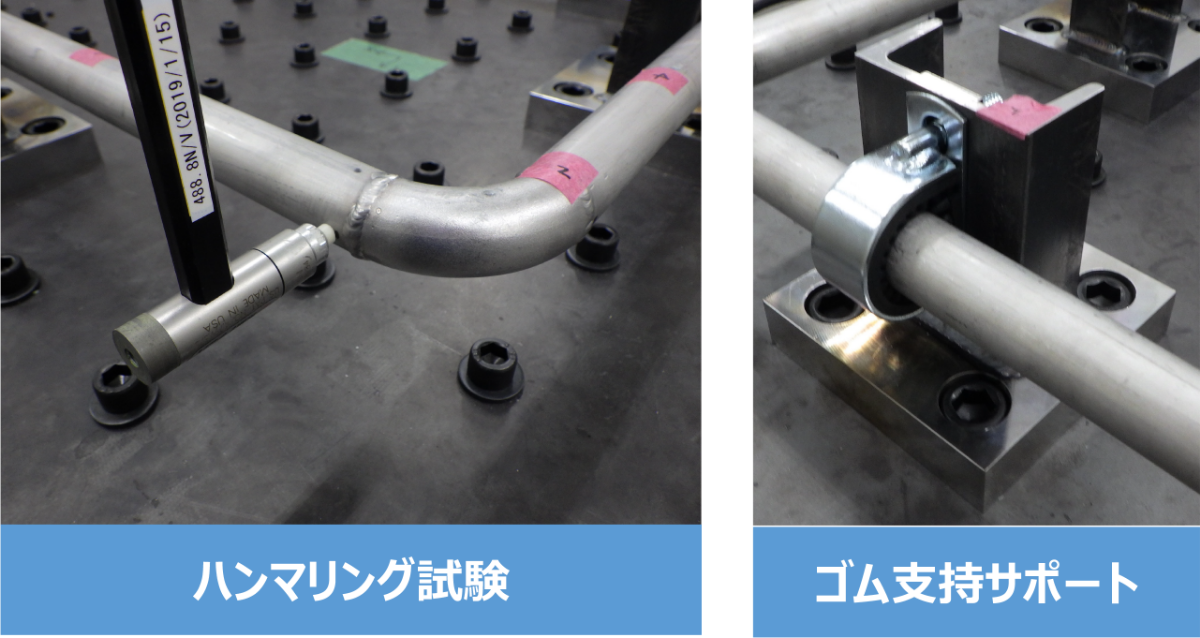

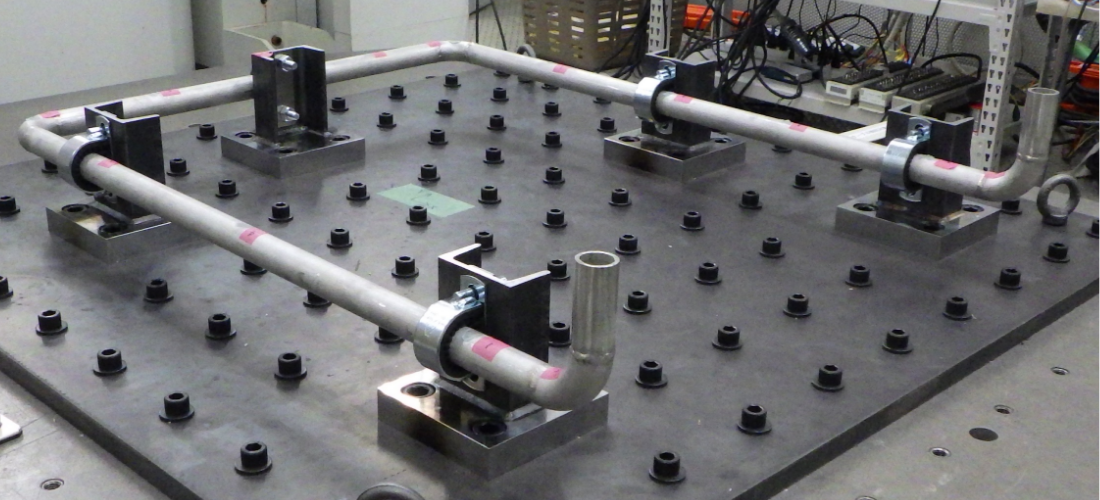

ハンマリング試験

ハンマリング試験で加速度を計測

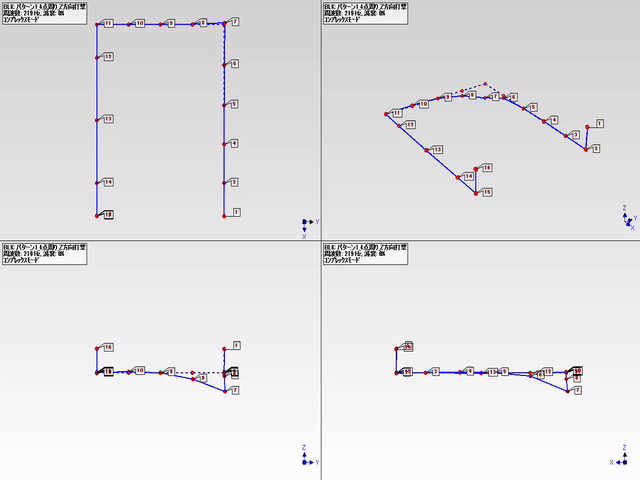

実験モーダル解析で固有振動数、固有振動モードを取得

•
•

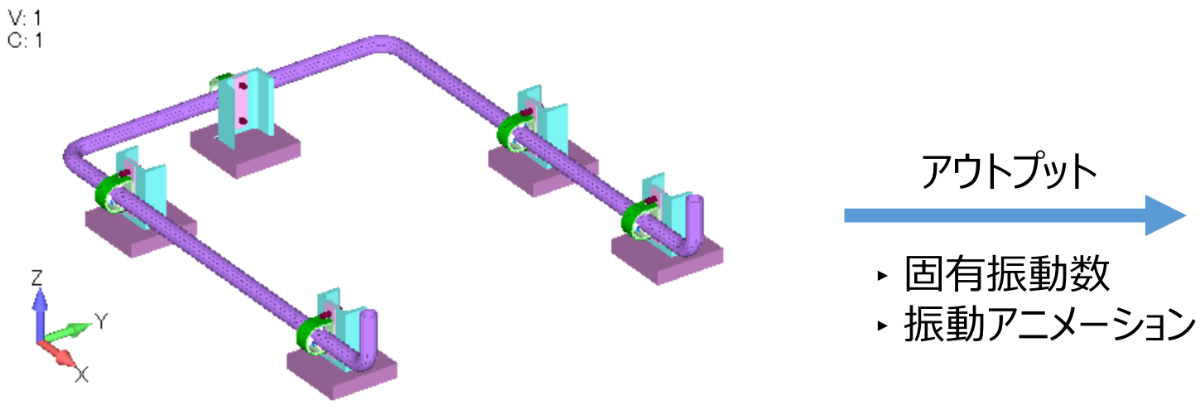

  アウトプット

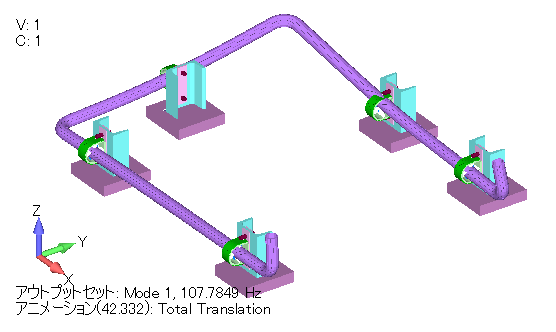

  固有振動数、振動アニメーション取得

固有振動数解析（ソフト：MSC.Nastran, Abaqus）

固有振動数、固有振動モードをアウトプット
ハンマリング試験結果と比較しながらモデル化方法を再検討

•
•

比較分析

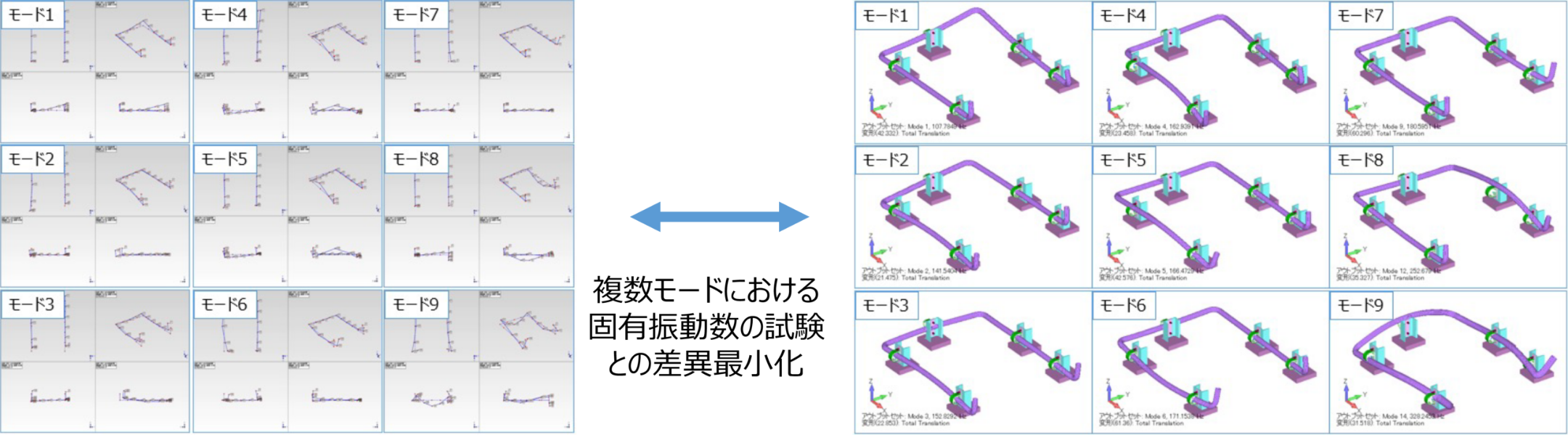

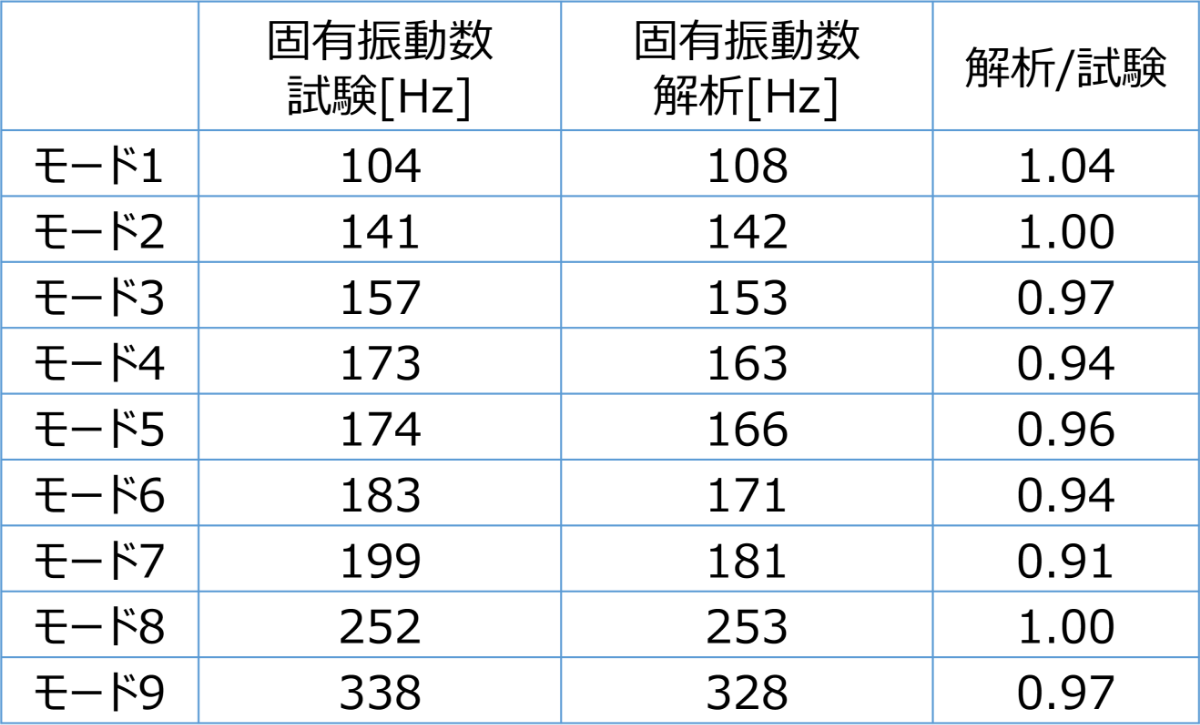

固有振動数、固有振動モードの比較分析
ご要望に応じてMAC値分析も対応可

•
•

• ゴム材料などのモデル化方法が分かり、CAEの予測精度が向上

• 振動の大きい位置（可視化）が分かり、振動低減のヒントになる。

• 試験の再現性を確認するための試験方法が分かる

• お客様でのご活用も考慮したご提案も可能

• CAEと試験方法をトータルコーディネイト

• 試験,CAEともに振動を専門とした技術者が対応
