表面粗さ測定機

イメージ
※クリックすると拡大します。

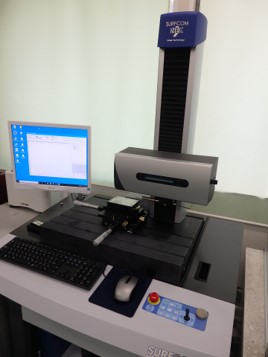

- 装置外観

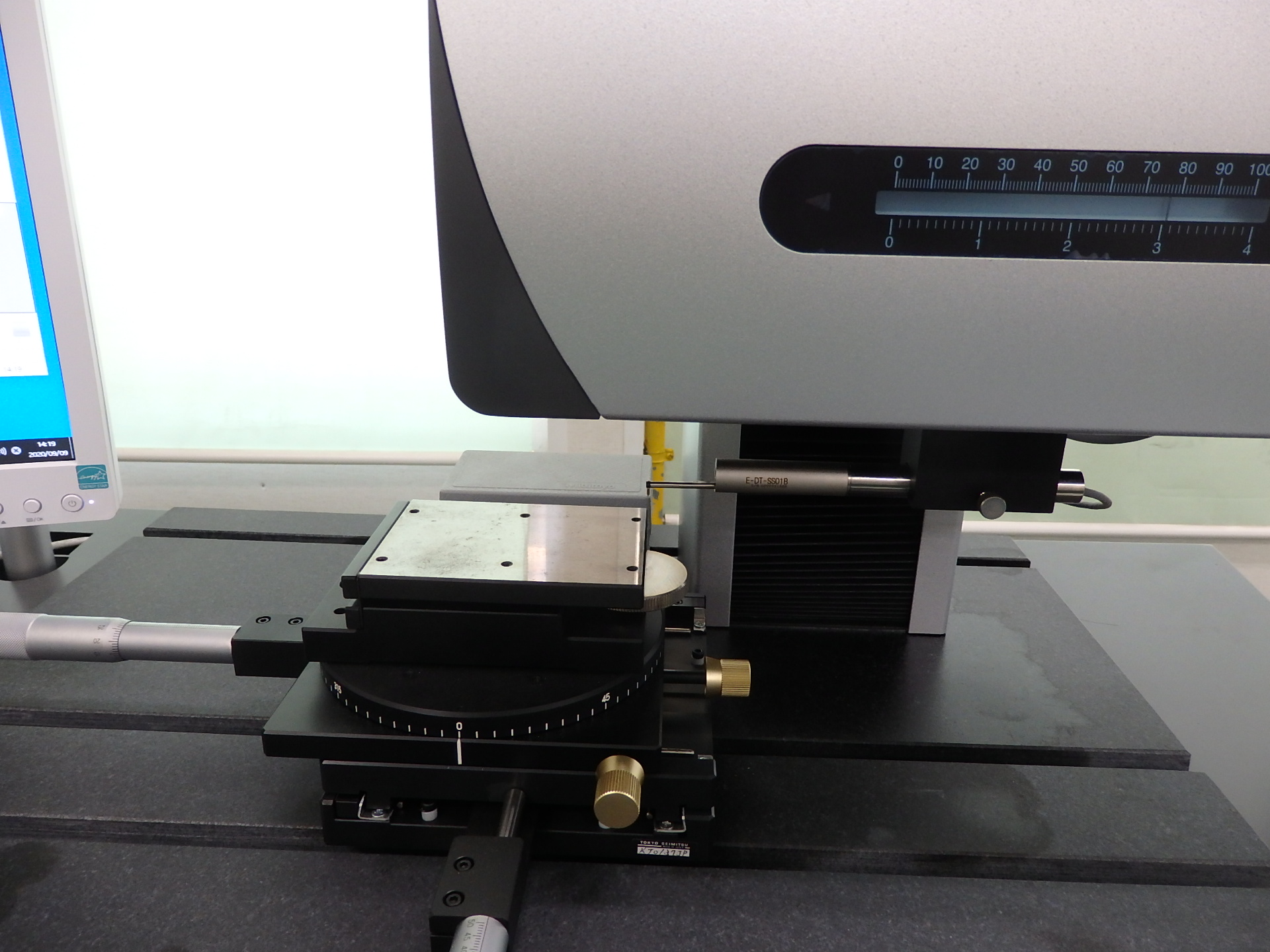

- 測定部拡大
概要

　試料表面に端子を押し当て走査することで、表面形状を2次元的に解析することができる装置である。
仕様

・型式　　　　：SURFCOM NEX 001(東京精密製）
・測定範囲　　：X軸　MAX100mm、Z軸：6.4～1000μm
・駆動方式　　：リニアモータ
特徴

　検出器のZ 方向測定範囲は、一般的な検出器測定範囲800μmに対して1.25倍の1000μm。粗さ専用測定機としては、群を抜くワイドストロークである。リニアモータ駆動のため、低振動で高精度な粗さ測定が可能。
実施例

＜表面粗さ測定＞
実機部品や試験片の表面粗さを測定する

＜摩耗深さの評価＞
摩耗試験後の摩耗痕の断面形状を測定し、摩耗深さを算出する
