碁盤目試験機

試験装置・ソフト

・塗装鋼板を用いたクロスカット後の腐食試験
・塗装鋼板を対象としたテープによる強制剥離試験
イメージ
※クリックすると拡大します。

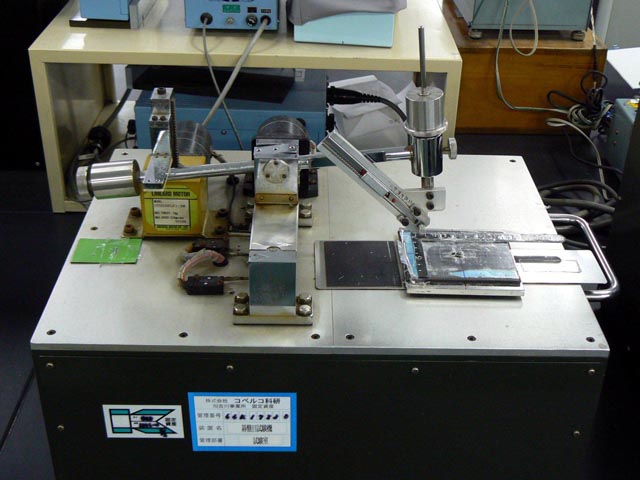

- 図１）装置の外観
概要

荷重をかけた所定のカッターナイフにて試験材の塗膜を貫通して、素地面に達する切り傷を碁盤目状に付け、塗膜の密着状態を観察することができる。
仕様

・試料台ストローク 80mm
・引っかき速度最大　30mm／sec
・カット線ピッチ 1.0、2.0mm
・カット線ピッチ 60°、90°
・ナイフ接地角度 45°
・設定荷重最大　1kg
試料

・試料サイズ：厚み0.5～5mm×巾50～70mm×長さ100～150mm
・塗装鋼板、めっき材
特徴

・短時間でカッティングできる。
・塗膜鋼板についてテープによる強制剥離試験ができる。
