１００ｋＮ低サイクル疲労試験機

イメージ
※クリックすると拡大します。

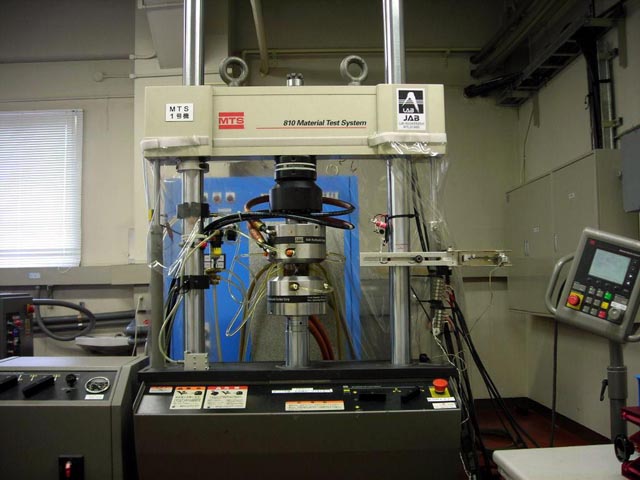

- 図１　試験機外観
概要

電気油圧サーボ式疲労試験機で、軸芯調整のための調整機器が付与された軸力疲労試験機である。
仕様

・型　　式：　米国ＭＴＳ社製高精度軸芯調整機付疲労試験機
・試験環境：　大気中　室温～1000℃
・最大荷重：　±１００ｋＮ（動的）　±１５０ｋＮ（静的）
・ストローク：１５０ｍｍ
・制御波形：　　サイン波、三角波、矩形波、任意波形
・低サイクル試験ソフト：ASTM　E606-80に準拠
試料

金属材料
・試験片の寸法：最小φ5×70L　最大φ25×200L
・対象材料：金属材料
特徴

・本装置は低サイクル疲労試験機である。
・航空機用材料の評価では必須とされる米国のNIST承認を得た荷重，伸びの検出装置と高ひずみの引張－圧縮試験が行える高精度軸芯調整機を備えている。
実施例

・耐熱合金材料、アルミ合金材などの低サイクル疲労試験
・航空機用材料を対象とした特別仕様付低サイクル疲労試験
