水圧ブースター　(400MPaと600MPa用)

イメージ
※クリックすると拡大します。

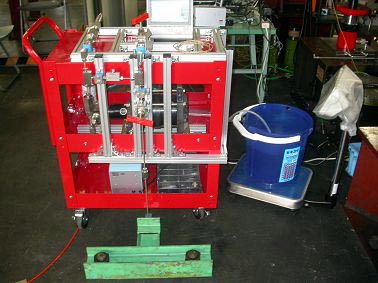

- 図１　試験装置外観
概要

本装置は、高圧容器を対象にした水圧の気密・破壊試験用の圧力増幅試験装置である。
・型式: GW-400、GW-600　　　　　
・製造:HASKEL社製(販売元:サニー・トレーディング株式会社)
仕様

・圧媒:水
・試験圧力:400MPa、600MPa
・高圧1000MPa配管構造で試験の口金に合わせる構造
試料

・供試体:φ300*長さ500mmが標準(パイプ構造)
・重量:100kgf
・対象材:FRPボンベ・自動車燃料電池用補機・熱交換器用配管・各種チューブ
特徴

・圧媒体は、水に限定
・試験後の処理工程が省ける。(FRPのような材料で水を使用すれば自然乾燥で処理が完了するが、圧媒が油系の場合ウェスで油の除去作業と洗浄作業の工程が追加される。
・自然乾燥により試験終了時の返却がスムーズに進む。
実施例

・CRPボンベのバースト試験
・熱交換器用配管のバースト試験
