１００ｋＮ極低温疲労試験機

イメージ
※クリックすると拡大します。

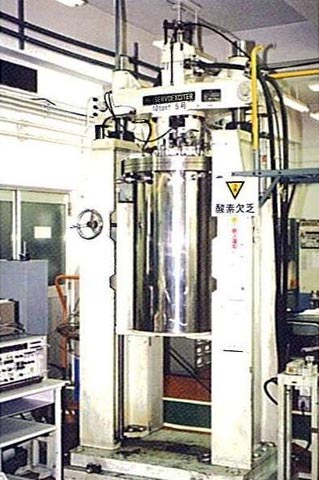

- 図１　試験機外観
概要

・液体ヘリウム中で疲労試験が可能な電気油圧サーボ式疲労試験機である。
仕様

・型　　式：　神鋼造機製サーボエキサイター
・試験環境：　－２６９℃（４Ｋ）　　液体窒素使用時は－１９６℃
・最大荷重：　±１００ｋＮ
・ストローク：±２５ｍｍ
・制御波形：　　サイン波、三角波
試料

・試験片寸法：丸型　最小φ5×70Ｌ　最大φ15×100Ｌ　板状：不可
特徴

・クライオスタットという専用容器の中に液体ヘリウムを蓄えて、－269℃という極低温の液中で疲労試験が行なえる。
実施例

・ステンレス系材料などの極低温域での疲労試験
・材料開発のためのデータ集
