１００ｋＮ低サイクル疲労試験機

イメージ
※クリックすると拡大します。

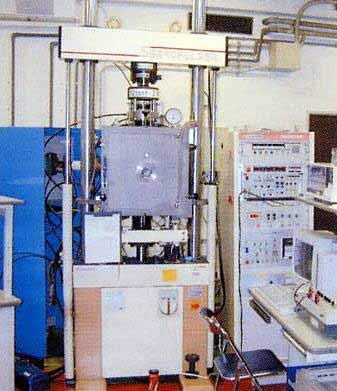

- 試験装置外観
概要

本装置は高周波誘導加熱装置を備えた電気油圧サーボ式疲労試験機で、高温部材の評価に必要な高温低サイクル疲労試験が可能である。
仕様

・型　　式：　島津製作所製１００ｋＮ疲労試験機
・試験環境：　大気中　室温～１２００℃
・最大荷重：　±１００ｋＮ（動的）　±１５０ｋＮ（静的）
・ストローク：±２５ｍｍ
・制御波形：　　サイン波、三角波、矩形波、任意波形
・低サイクル試験ソフト：ASTM　E606-80に準拠
試料

・対象材料：各種金属材料
・試験片の寸法：最小φ5×70L　最大φ25×200L
特徴

・高周波誘導加熱装置を備えた、低サイクル疲労試験機である。
・チャンバーの装着により真空中の試験にも対応可能でである。（1台）
実施例

・耐熱合金材料、アルミ合金材などの低サイクル疲労試験
関連受託商品

はんだ接合部の熱疲労寿命予測
