高速度カメラ

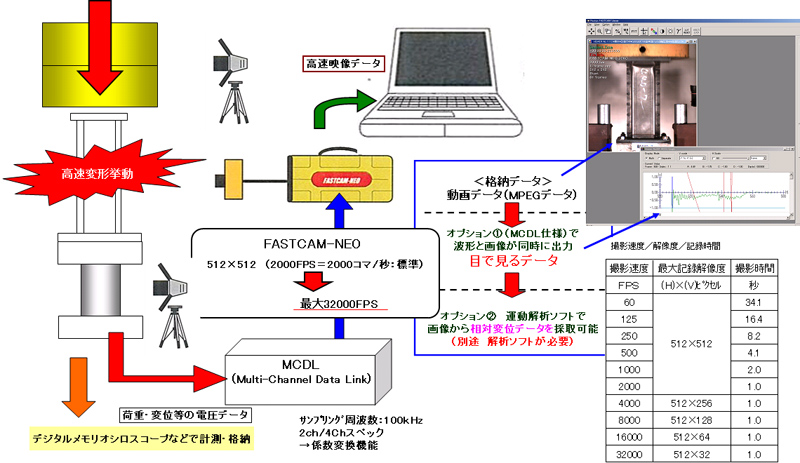

イメージ
※クリックすると拡大します。
- 高速ビデオカメラ仕様
概要

本高速度カメラは、落錘衝撃試験，高速引張試験など動的現象を示す試験と組み合わせて、低速で再現することにより、試験体の高速変形時の変形挙動を把握することが出来る。
仕様

＜標準仕様＞
記録解像度：512×512（ピクセル）
撮影時間：１秒間
撮影速度：2000FPS
試料

撮影視野標準：1m×1m以内が推奨
特徴

高速撮影映像を動画ファイルとして取り出しが可能（保存形式：AVI,JPEG,TIFF)
また，電圧データ４ｃｈまでの同期が可能であり，映像と電圧データの挙動確認が可能である。
実施例

・ハット型材の落重衝撃試験
・ドアビームの衝撃３点曲げ試験
・ボンベの内圧破壊試験
関連受託商品

材料の高速引張挙動の試験・解析
