高速ファレックス型摩耗試験機

イメージ
※クリックすると拡大します。

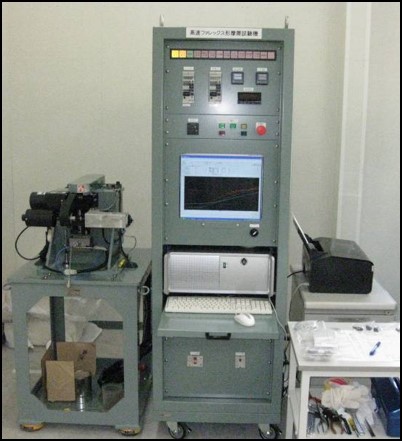

- 試験機外観

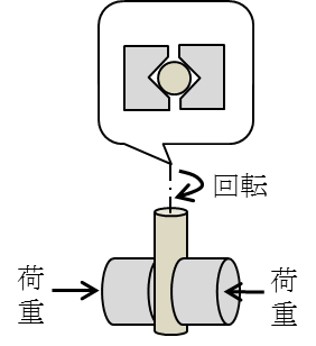

- 試験イメージ図

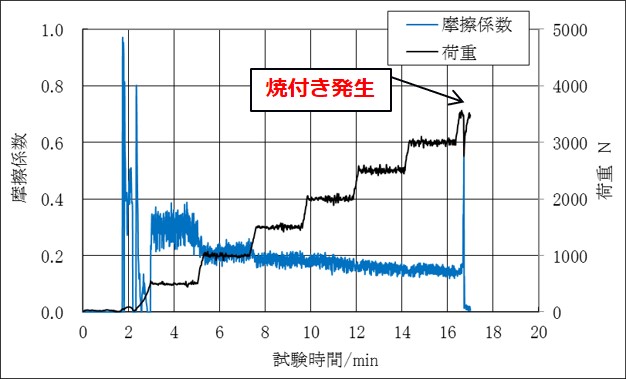

- 試験例（焼付き試験）
概要

ピンとVブロックの組み合わせによる。2個のVブロックでピンを挟み、両側から押し付けた状態でピンを回転させて試験を行う。焼付き試験に特化した装置である。
仕様

・型式　　：神鋼造機製
・荷重　　：500～14565N
・回転数　　：50～2000rpm
・速度　　：16.6～665mm/s
・環境　　：油中
・温度　　：MAX150℃
・計測トルク：1～7N・m
・測定項目　：摩擦係数、試験片温度、油温
試料

＜定型試験片＞
・ピン試験片　：φ1/4IN（φ6.35㎜）×L31.75mm
・Vﾌﾞﾛｯｸ試験片：φ12.7mm×L10.7mm、96°V溝、溝幅1/4IN（6.35㎜）
特徴

・ASTM D2670、ASTM D3233で記載されているファレックス試験に近い条件で試験が可能
実施例

＜各種オイルの焼付き性能評価＞
　所定の速度条件で荷重を段階的（もしくは線形的）に増加させ、焼付き荷重を測定
　（例　試験片：ASTM標準片、オイル：支給品）
