磁気特性測定装置

イメージ
※クリックすると拡大します。

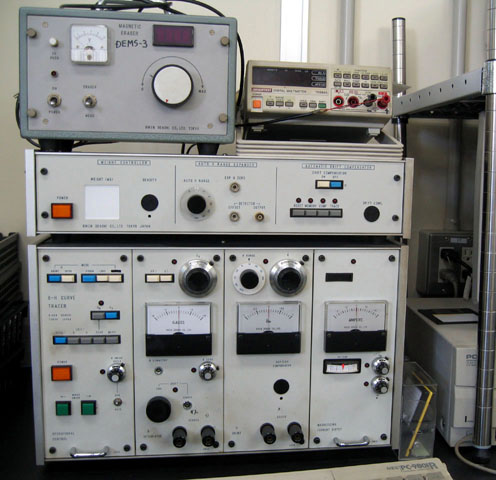

- 図１）装置の外観

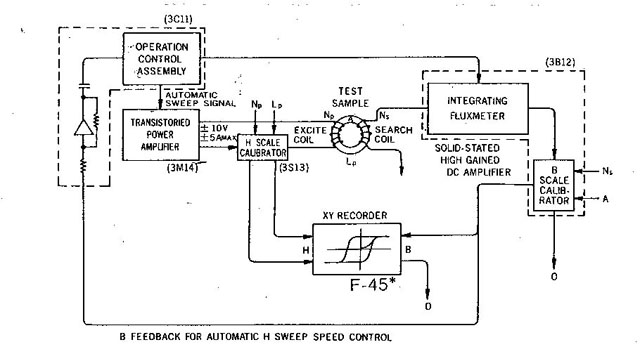

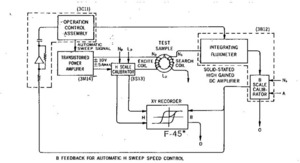

- 図２）ブロックダイヤグラム
概要

軟磁性材料の直流磁化特性（磁束密度、保磁力、透磁率、ヒステリシスループ等）を測定する装置である。
仕様

・型式：理研電子㈱製　直流磁化B-H特性自動記録装置　ＭｏｄｅｌＢＨＳ－４０
・最大印加磁界：標準試料サイズで２００Öe（約１６ｋＡ/m）
試料

・純鉄、軟鋼、硅素光、その他の鉄合金、パーマロイなど
・標準試料サイズ：φ３６×φ２４×４ｍｍ
特徴

・磁性材料の基本特性である磁束密度、保持力、透磁率などを測定することができる。
・環状試料を用いることで透磁率の絶対値が測定可能である。
・ソレノイドコイルと組み合わせることでリング試料に加工出来ない材料（条鋼、ワイヤなど)の相対的な磁気特性測定が可能である。
実施例

・純鉄、軟鋼、硅素光、その他の鉄合金、パーマロイなどの直流磁化特性測定
