  6. 試料水平型強力Ｘ線回折装置　ＲＩＮＴ－ＴＴＲⅢのデータ・モデル事例

試料水平型強力Ｘ線回折装置　ＲＩＮＴ－ＴＴＲⅢ

  • イメージ

    ※クリックすると拡大します。

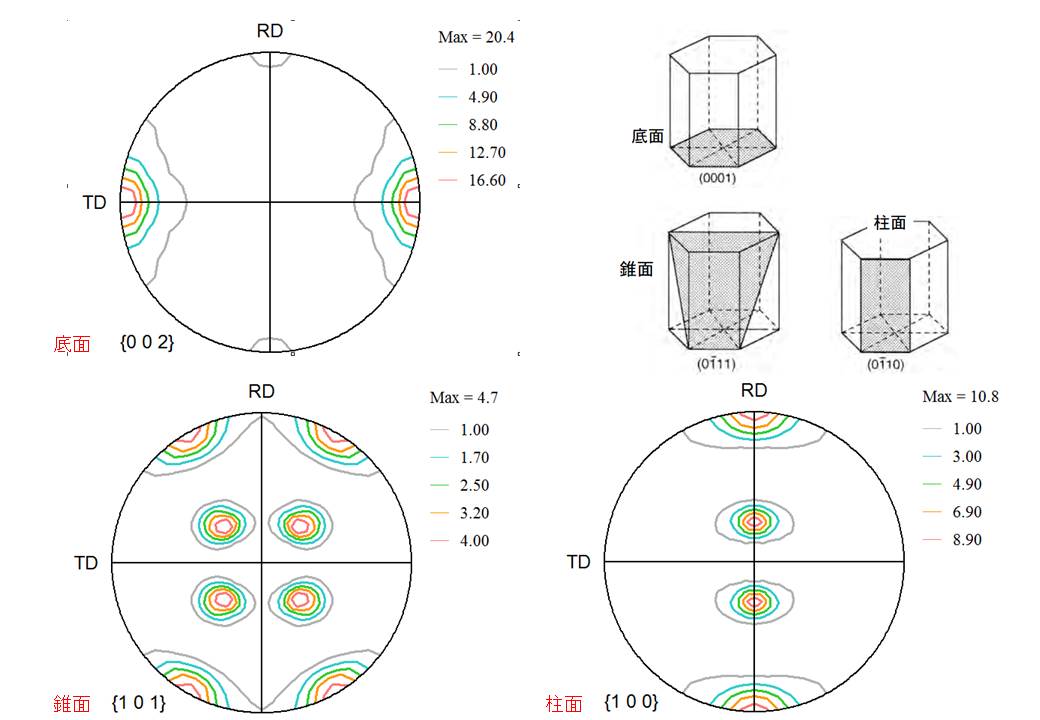

    • 図１）64Ti合金の集合組織測定例

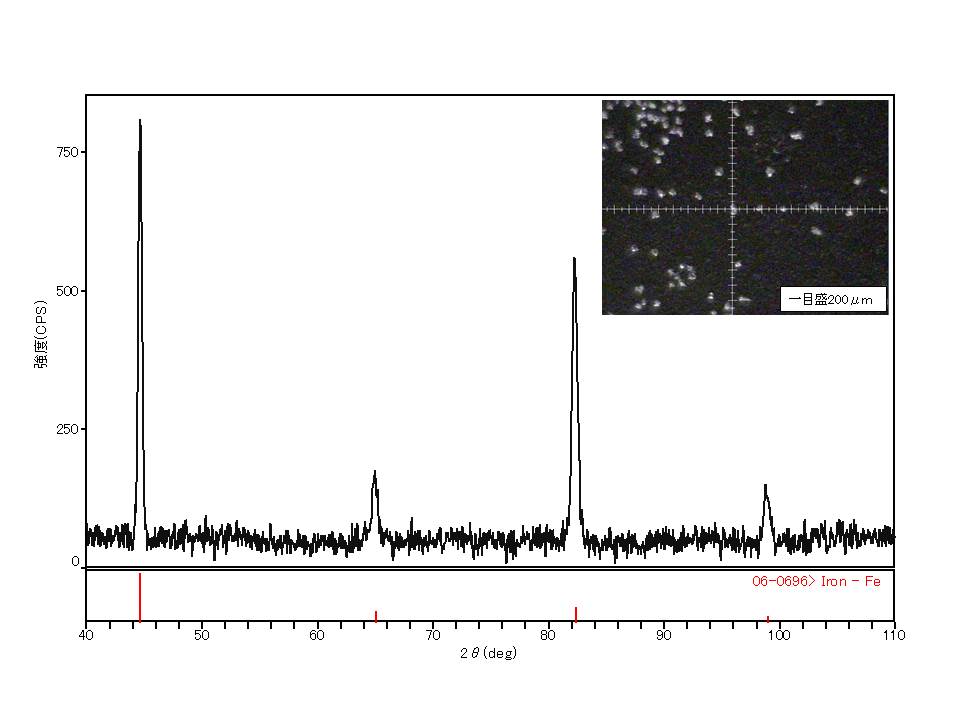

    • 図２）鉄粉の微小部測定例

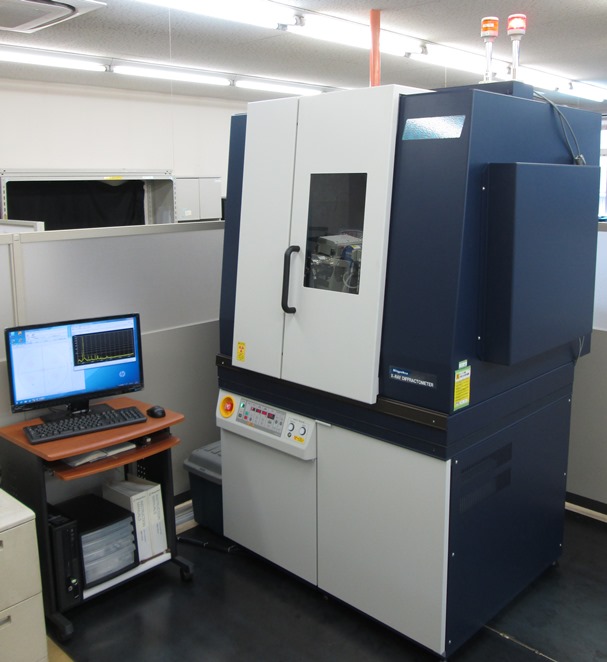

    • 図３）RINT-TTRⅢの装置外観
  • 概要
    多結晶材を対象として、Ｘ線の回折現象を利用して未知試料の化合物形態の同定（定性分析）を行う測定技術である。内部標準法を用いた絶対定量やリートベルト法などのシミュレーションを用いた相対定量、RIR法やWPF法による簡易定量も可能である。また、格子定数の精密測定、結晶子の大きさと格子歪計算、結晶化度測定などが可能である。その他に、鉄鋼材及び非鉄合金（Al,Cu,Tiなど）の集合組織測定及びODF解析も可能である。
  • 仕様
    型式：ＲＩＮＴ－ＴＴＲⅢ
    Ｘ線源：回転対陰極型（定格出力：18kW）　Ｃｕ(18kW)，Ｃｏ(12kW)，Ｍｏ(18kW)
    光学系：集中法，平行ビーム法，　検出器：ＳＣ，高エネルギＸ線対応一次元検出器，
    ２θ角度範囲：５°～１４５°，　ゴニオメータ精度：０.０１°以内，
    単色化：回折線湾曲モノクロメータ，　Ｘ線照射面積：数ｍｍ～２０ｍｍ程度
  • 試料
    ・粉末：０.１～０.３ｇ程度
    ・バルク：約１５ｍｍ×１５ｍｍ×１５ｍｍ（要相談）
  • 特徴
    ・鉄錆の定量分析は非常に優れた分析精度を有する。
    ・回転対陰極方式のＸ線源により、強いＸ線が得られるため、比較的短時間で化合物・相の同定（状態分析）や相の定量の測定、格子定数の精密測定などが可能である。
    ・分析部門との連携で鋼中の介在物を抽出して、ＸＲＤ分析による結晶物質の同定ならびに半定量解析が可能である。
    ・高出力のためＸ線源にMoを使用して測定出来るため、多数の回折線を測定できる。
    ・入射Ｘ線を0.4mmφに絞ることで、被照射面積を最小で0.8mmφで測定可能である。
    ・結晶構造が立方晶系（Fe,Al,Cuなど）や六方晶系（Ti,など）の集合組織測定及びODF解析による結晶方位解析が可能である。
  • 実施例
    ・鉄鉱石・スラグ、鋼中析出物、腐食生成物、鉱物など各種未知試料の同定
    ・残留オーステナイト量の半定量、鉄スケール相の半定量
    ・大気中に暴露した鉄錆（α-，β-，γ-FeOOH及びFe3O4）の絶対定量
    ・鉄錆、成膜成分などの結晶子サイズ算出、樹脂、成膜成分や黒鉛などの結晶化度の比較
    ・鉄鋼材料（α-Fe，γ-Fe）や64Ti合金、Cu合金、Al箔の集合組織測定
