３次元画像解析装置を使用した３次元座標・変位計測

試験装置・ソフト

●デジタルカメラ
　Ｎｉｋｏｎ製　１眼レフ　Ｄ８０

●解析ソフト
　Ｐｈｏｔｏｍｅｔｒｉｘ製　ＸＹＺｅｎ

●その他
　スケールバー
　コードターゲット
イメージ
※クリックすると拡大します。

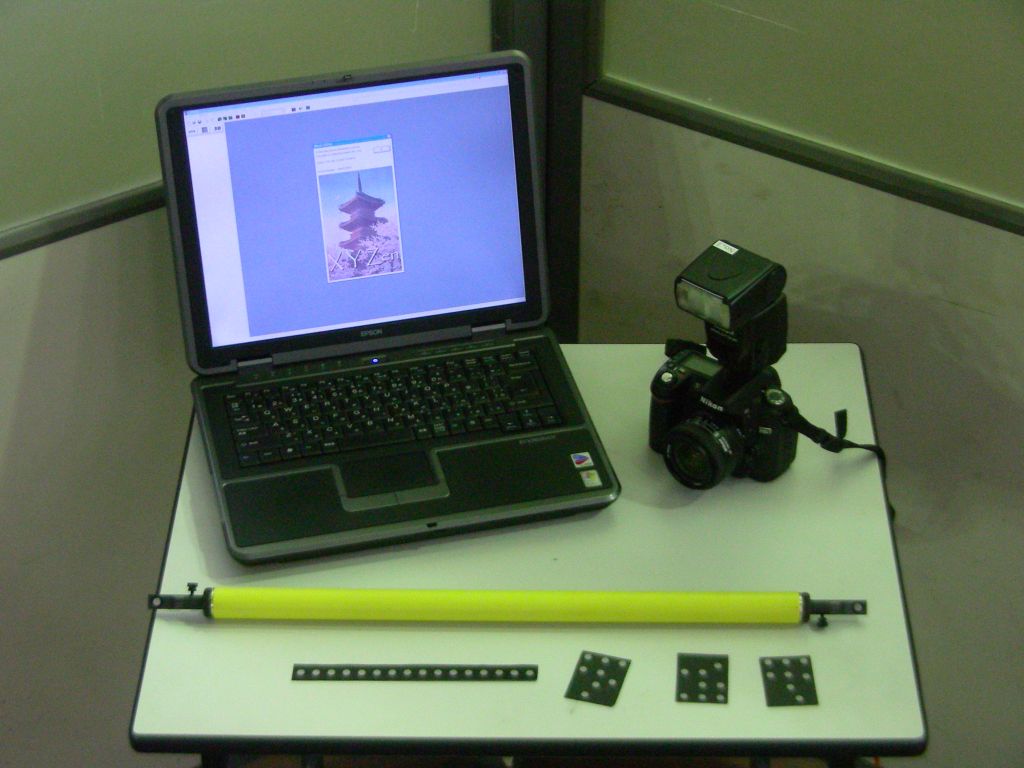

- 使用装置

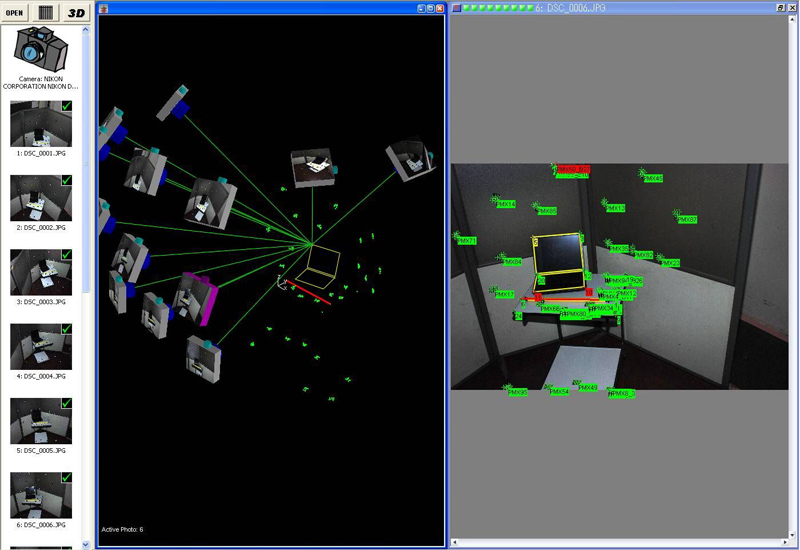

- 解析結果
仕様

（１）測定精度　：　撮影範囲の５万分の１以上（使用カメラの解像度による）
（２）測定範囲　：　約１，０００～１，００００ｍｍ
（３）測定環境　：　温度　０～４０℃　湿度　８５％以下
特徴

（１）デジタルカメラ画像とＰＣに内臓した画像解析ソフトにより対象物の３次元的な座標・
　　　変位を計測できる非接触のコンパクトな計測システムである。
（２）変位計（ひずみ変換式）の設置が困難な場所でも非接触で座標・変位量が計測可能で
　　　ある。
（３）直接変位計測ができない部位でも、カメラアングルが確保できれば、計測可能である。
実施例

●自動車実部品（サスペンションＡＳＳＹ、単体部品）の変位挙動測定
