油圧サーボアクチュエータを用いた動的試験適応事例

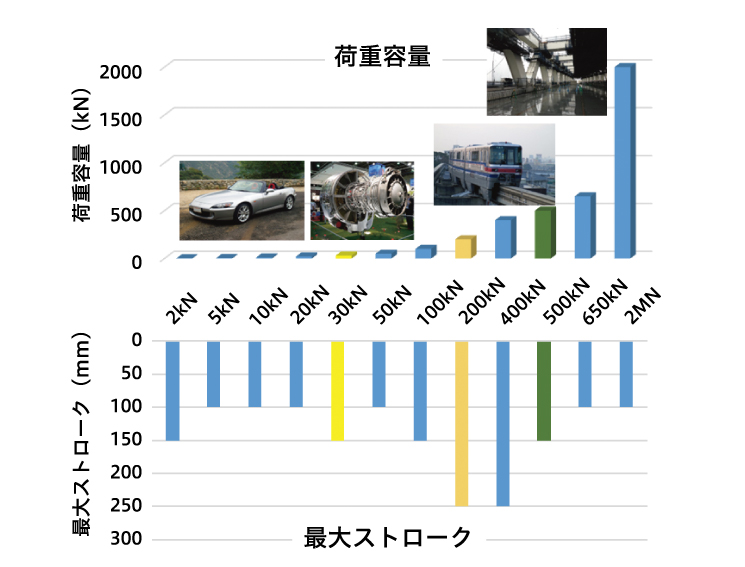

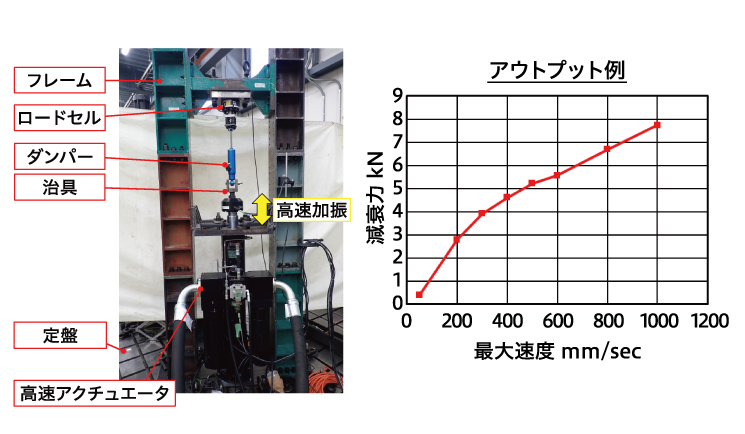

自動車の足回りの性能は、走行時の車体挙動の制御・操縦安定性、乗り心地などに大きく影響する。とくに車体とタイヤを繋ぐダンパーは路面からの入力を直接受け、衝撃を吸収する重要な機能を果たしている。また、ダンパーは自動車のほかに鉄道や宇宙航空分野など様々な分野で使用されている。当社ではＭＴＳ社製の高速アクチュエータを使用し、専用の治具を製作することで、最大1000mm/secまでの実機使用条件を模擬したダンパーの減衰力の測定を行っている。また、環境槽を設けることで、高温、低温環境下での評価、ダンパーに対して横方向の荷重を負荷しながらの減衰力測定などの条件も可能である。図2は自動車用ダンパーの減衰力測定の装置構成およびアウトプットの一例である。

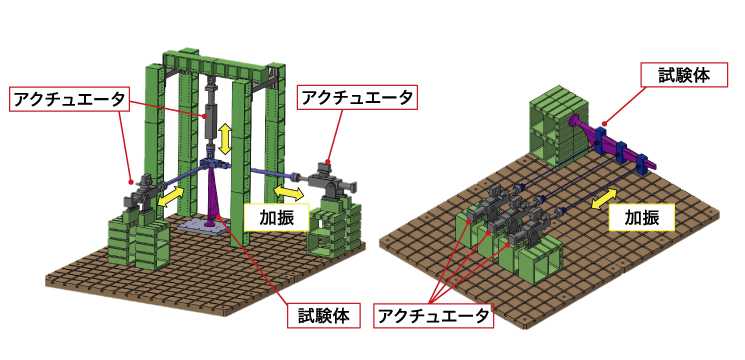

プロペラやタービンブレードなどは、実環境で複雑な方向から外力を受け使用されている。当社では複数台のアクチュエータによる同期負荷入力により、実環境を模擬した剛性・強度試験の評価を可能としている。そのため、実環境を模擬するために装置の構成や治具の形状などの検討が必要となる。加振の波形はランプ波、正弦波、三角波、実働波なども可能である。図3はプロペラ翼の3軸負荷試験イメージ図である。取得した情報は製品の開発段階におけるデータ取得、蓄積やFEMモデルの検証、実機で発生した破壊の再現確認などに用いられる。
