材料の高速引張試験
-
- 目的

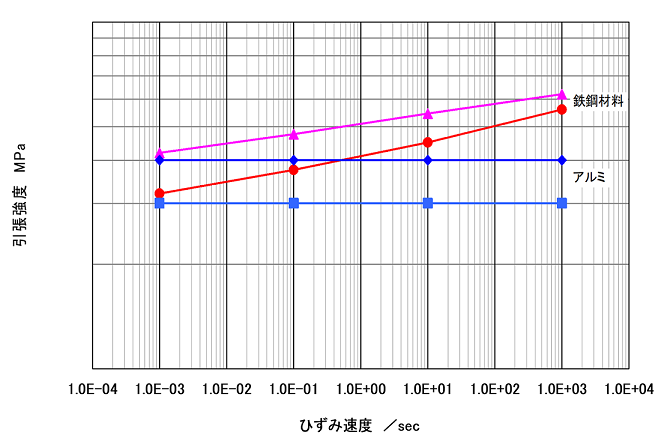

- 金属材料や樹脂材料は、自動車の衝突変形をはじめとする動的な負荷を受けた場合、通常の引張試験のような静的な負荷の場合と異なる機械的性質を示します。
機器の設計・開発段階において、CAEを用いた衝突解析の精度向上により、信頼性の高い設計を行うには、これら速度に依存する材料特性を把握する必要があります。
当社では油圧サーボ式高速引張試験機および独自に製作した各種装置や治具を用いて、各種材料の動的特性(ひずみ速度依存性)を取得いたします。
-
- 試験装置・ソフト

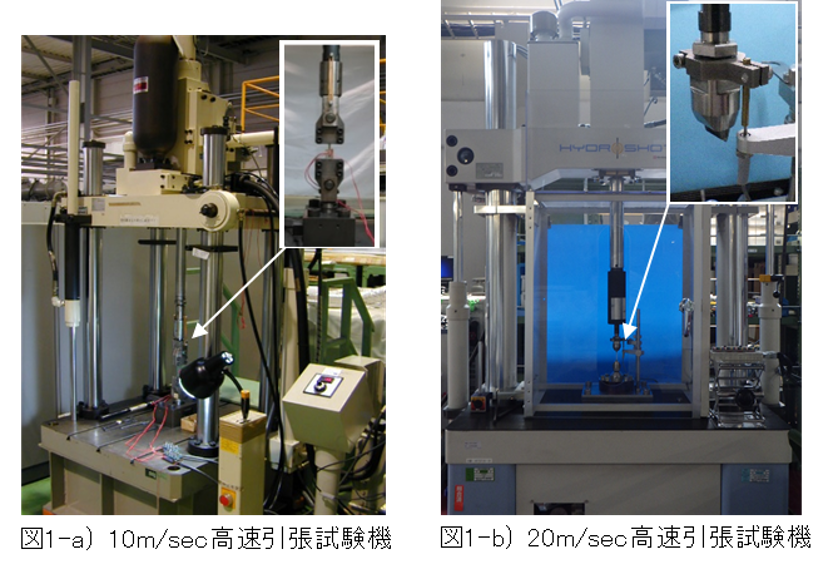

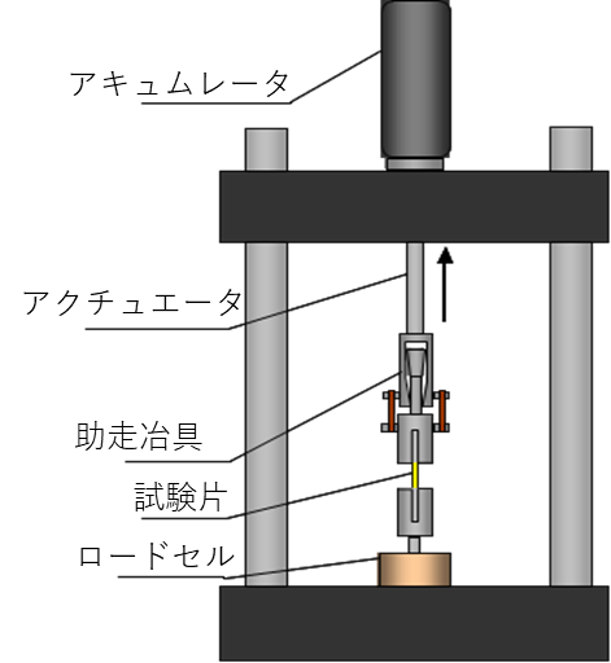

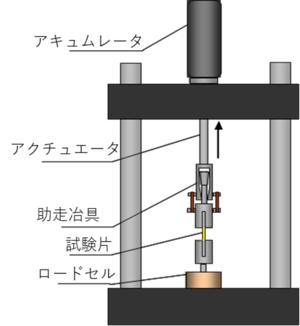

- 〇油圧サーボ式高速引張試験機
・試験速度 :0.1mm/sec~20m/sec
・試験機容量 :10kN,20kN
・負荷方向・ストローク :引張/圧縮 ±150mm
・試験環境 :室温,低温(~-100℃),高温(~500℃)
〇高速度カメラ
・解像度および撮影速度 : 1024×1024pixelで12,500fps,640×488pixelで40,000fps
〇画像解析ソフト
・2点間変位解析

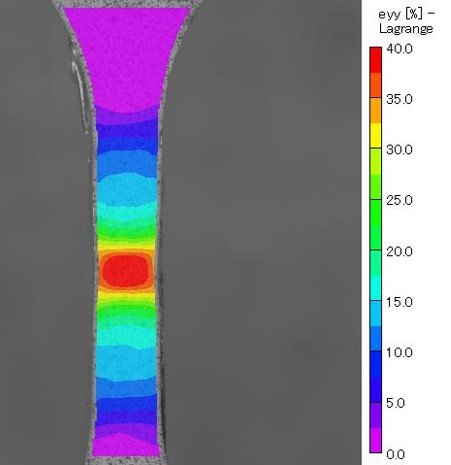

・2D&3D画像相関法
実施例
・衝撃解析の材料基礎データ取得(鋼板、アルミ合金、樹脂材等)
・画像相関法による動的特性への応力3軸度影響のデータ取得
・輸送機用材料や小型部材の衝突性能評価
・プレス成形品材料の特性調査
-
- 関連試験装置
- ・100kN高速疲労試験機
・落すい衝撃試験装置
