吉利自動車　ZEEKR007 后驱智驾版（RWD）
Quzhou Jidian 製
　Golden brick LFP電池搭載
分解調査レポート販売

レポート・MBD/3DCADモデル販売一覧

  1. TOP
  2. 事業概要
  3. サポート技術領域
  4. EVシステム評価サービス
  5. EVベンチマークレポート販売 MBD/3DCADモデル販売
  6. ZEEKR007后驱智驾版（RWD）

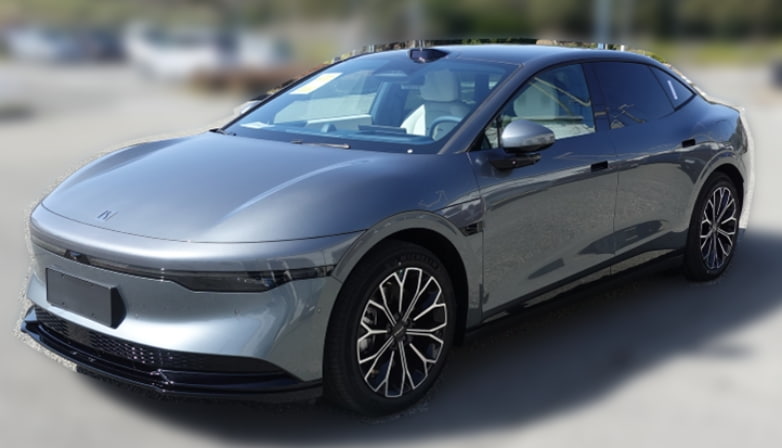

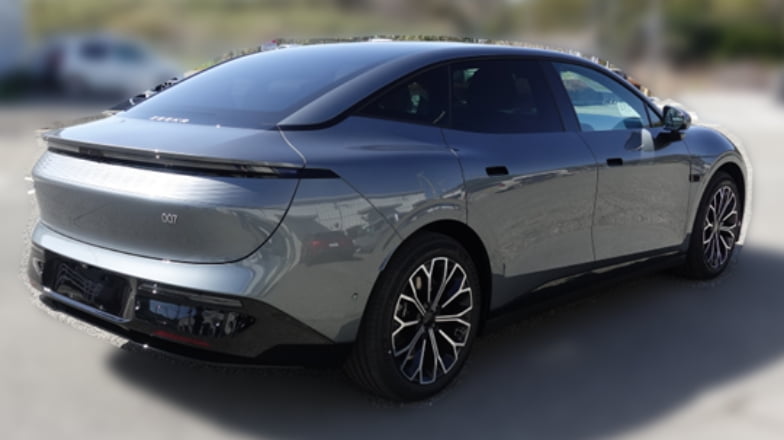

  • 調査車両　〜 吉利自動車　ZEEKR007　后驱智驾版（RWD）Quzhou Jidian 製　Golden brick LFP　電池搭載 〜

    zeekr007

    zeekr007

    zeekr007

    zeekr007

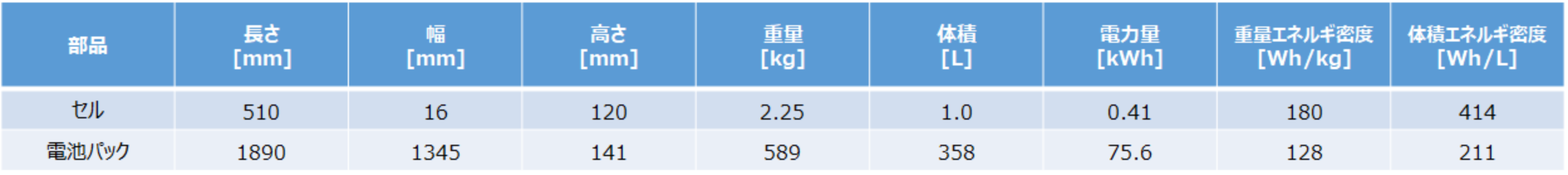

    zeekr007 表
    zeekr007 表

  • Golden Brick Battery
    800V高電圧システム採用　リン酸鉄リチウム(LFP)電池は、最大4.5C充電を実現。
    15分で500㎞走行可能、
    1000℃の高温に耐える

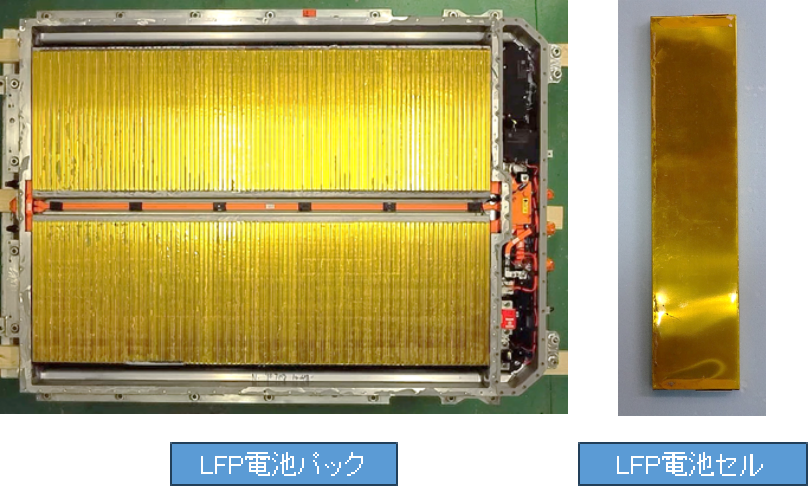

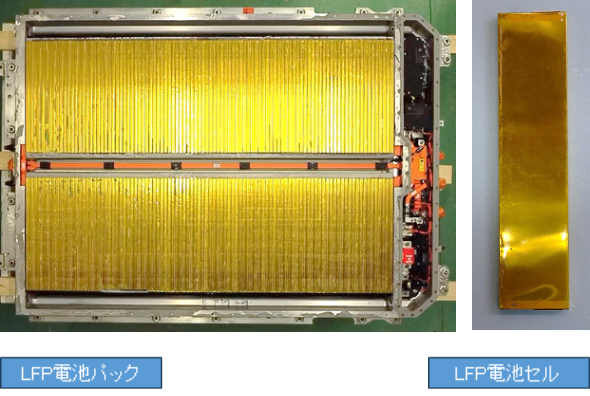

    電池パック構成要素

    冷却水流路

    電池パックの冷却/加温はLLCを用いておこなっている。LLCのIN/OUTはパックFr側に設けられている。
    INから導入されたLLCはロアケース底面内に設けられた流路を経由し、電池パックの冷却、または電池パックの加温をおこない、OUTへ排出される。
    セル格納部と機器BOXは共通する流路を使用している。どちらか一方だけの冷却/加温はできない構造である。

    冷却水IN/OUT 冷却水IN/OUT

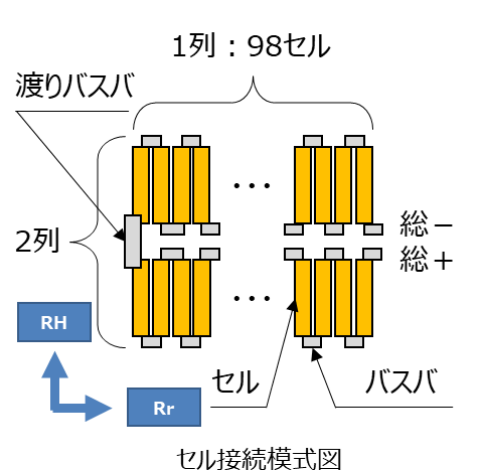

    模式図

    ◆電池セルは1並列196直列で計196セル
    ◆98セルで1列とし、2列で構成されている
    ◆列同士は渡りバスバ（Fr RH-LH接続部）で接続されている
    ◆Rr側、機器BOX寄りに総電圧端子を配置している

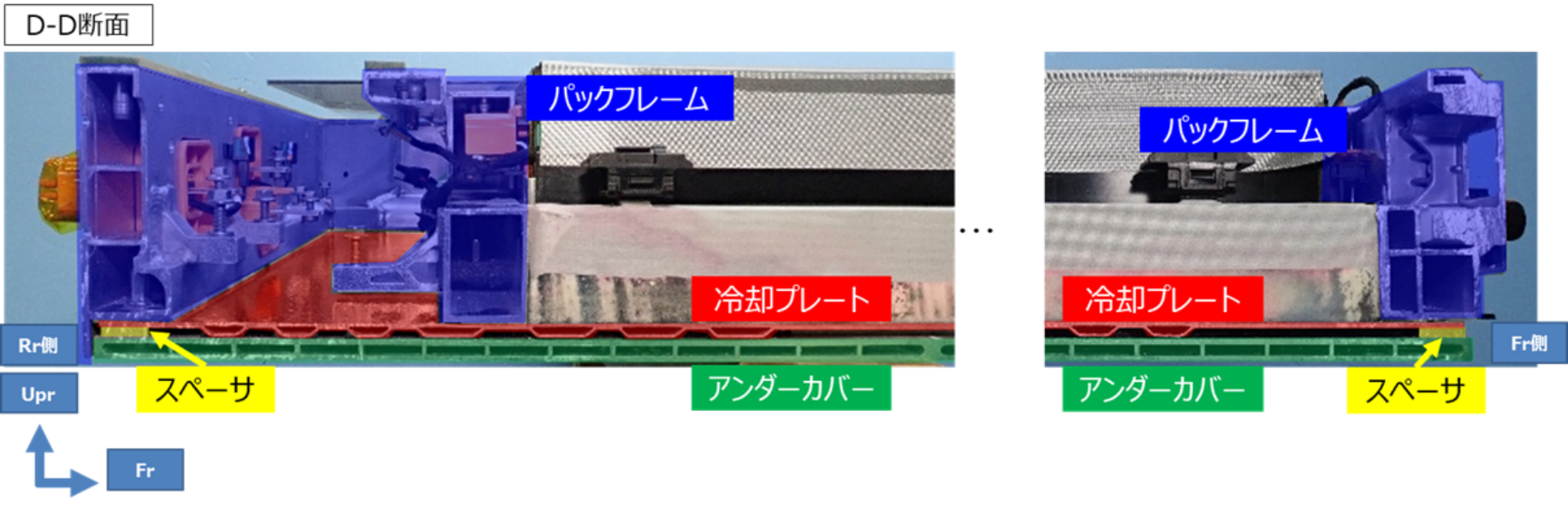

    D-D断面

    ◆ロアケース各部材質：アルミ
    ◆パックフレーム、冷却プレート、アンダーカバーで構成されている
    ◆冷却プレートとアンダーカバーの間に一部スペーサが挿入されている（流路ではない箇所での支持・均熱目的と推定される）

  • 調査レポート・MBD/３DCADモデル販売一覧

    レポート/モデル詳細は、各項目をクリックしてください↓

    製造国 メーカ・モデル名/年式 車両ｲﾒｰｼﾞ 車両全体 バッテリ E-Axle/モータ インバータ 電装品

    車両全体

    バッテリ

    E-Axle/モータ

    インバータ

    電装品

    中国製

    吉利自動車
    ZEEKR007（RWD）
    后驱智驾版
    （2024年発売）

    車両ｲﾒｰｼﾞ

    ・Quzhou Jidian 製　Golden brick 電池
    電池パック構造調査

    ・Quzhou Jidian 製　Golden brick 電池
    電池セル分解調査
