事業概要
Services
- TOP
- 事業概要
- 事業分野から探す
- 半導体・デバイス・電子機器
- 半導体(ウエハ、チップ)
- 技術分野から探す
- 拡散、イオン注入
- 物理解析
- 薄膜材料の微細組織、組成、化学状態、結晶構造、欠陥、膜厚の評価
- 薄膜材料の評価
- 試験研究事業
- イオン注入エネルギーの変化に伴うイオン注入分布および基板ダメージの評価のデータ・モデル事例
イオン注入エネルギーの変化に伴うイオン注入分布および基板ダメージの評価
-
- 目的
- LSIの微細化にともない極浅注入技術の研究が盛んに行われている。極浅注入試料の評価は主に低エネルギー化した一次イオンを用いたSIMS(二次イオン質量分析)で行われているが、最表面の分析に問題を抱えている。これら問題の少ない高分解能RBS(Rutheford Backscattering Spectrometry;ラザフォード後方散乱分析)を用いることにより、最表面の注入量や注入深さ及び注入ダメージを精度よく求める事を目的とした。
-
- 方法
- エネルギーを1,3,5keVと変えた砒素注入試料について高分解能RBS(Rutheford Backscattering Spec-trometry;ラザフォード後方散乱分析)によりランダムスペクトルとアラインスペクトルを測定し、注入量、注入深さおよび注入ダメージを調べた。
-
- 試験装置・ソフト
- 神戸製鋼所製高分解能RBS分析装置
-

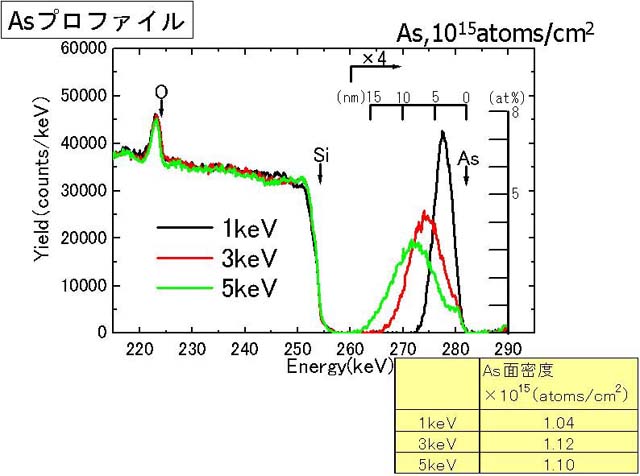

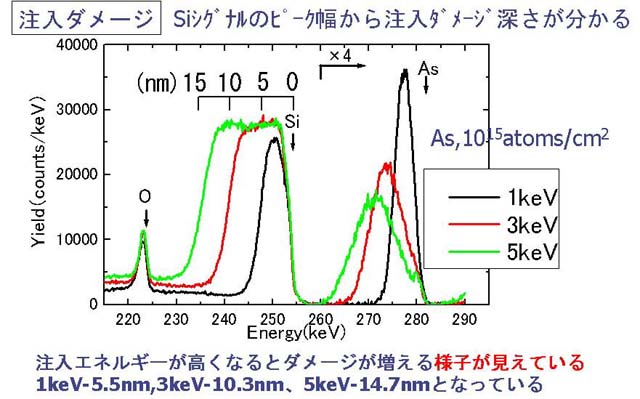

- 結果
- エネルギーを1,3,5keVと変えた砒素注入試料について注入量、注入深さおよび注入ダメージを正確に求めることができた。
-
- お客様の成果
- 本結果をもとに砒素のイオン注入条件と電気特性の関係を評価し、極浅注入技術の開発に貢献した。
-
- 関連個別商品
- 高分解能RBS分析(高分解能ラザフォード後方散乱分析)
-
- 関連試験装置
- 高分解能RBS分析装置
